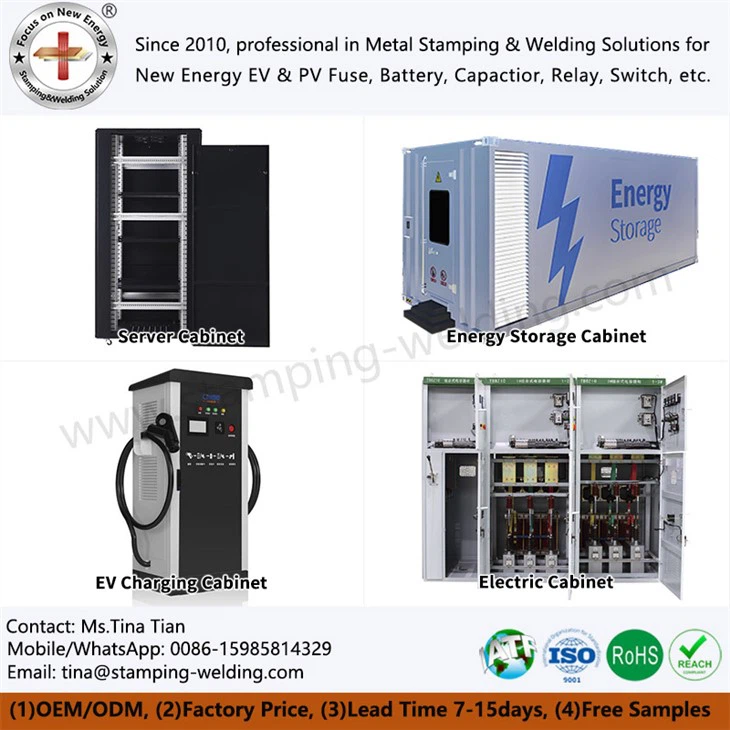

Kabinè elektrik



Xiamen Apollo konsantre sou rechèch, devlopman, ak pwodiksyon Kabinè elektrik. Liy pwensipal pwodwi nou yo genyen ladan yoKabinè sèvè, Kabinè Depo Enèji, Kabinè Chaje EV, ak Kabinè Elektrik. Rezo sèvis nou an kouvri sektè enèji elektrik, nouvo endistri enèji, sistèm transpò tren, fabrikasyon ekipman endistriyèl, ak enfrastrikti sant done. Avèk fòs debaz nan konduktiviti segondè, rezistans korozyon fò, ak kapasite sèvis Customized, nou toujou delivre san danje, fyab, efikas, ak enèji -ekonomize solisyon sistèm koneksyon elektrik bay kliyan atravè lemond.







1. Kabinè sèvè





























































1.1 Materyèl ak Karakteristik
Materyèl: 1.5mm segondè-bon jan kaliteplak asye-woule frèt(sifas elektwostatik flite, rezistans korozyon jiskaNivo C5)
Estrikti: Modilè konsepsyon, sipò devan ak dèyè / bò gòch ak dwa ekspansyon splicing, konpatib ak ekipman estanda 19-pous.
Dissipation chalè: Gwoup fanatik doub sou tèt la + may vantilasyon siwo myèl, sipòte cho -swappable redondants ekipman pou pouvwa.



1.2 Paramèt teknik
Nivo pwoteksyon: IP55
Chaj -kapasite pote: chaj estatik 1500kg, chaj dinamik 800kg
Tanperati travay: -20 degre ~ 60 degre



1.3 Pwosesis pwodiksyon
(1) Koupe ak fòme: Fully otomatik lazè koupe machin (presizyon ± 0.1mm) ak CNC koube machin (repete pwezante presizyon 0.02mm) asire konsistans eleman;
(2) Pwosesis soude: Robot agon soude arc (fòs soude pi gran pase oswa egal a 90% nan materyèl paran), 100% deteksyon defo penetran;
(3) Tretman sifas: 7 pwosesis pre-tretman (degrase-lave dlo-marinaj-kondisyone sifas-fosfat-pasivasyon-seche) pou asire adezyon kouch;
(4) Enspeksyon kalite asanble: plen -gwosè twa-machin mezire kowòdone dimansyon (presizyon 0.01mm) + tès portant chaj (tès presyon 20% sou valè konsepsyon an).

















































































1.4 Senaryo aplikasyon
Supercomputing Center: sipòte 42U / 48U personnalisation kabinè segondè, konpatib ak sistèm fèmen kanal cho ak frèt;
Nœud enfòmatik Edge: Yon kabinè 600mm etwat ak gwo twou san fon apwopriye pou ti chanm òdinatè ak sipòte enstalasyon miray -monte.
Finansye-rekiperasyon pou katastwòf: 8-nivo tranblemanntè-konsepsyon ki reziste, ekipe ak PDU doub chanèl (16A/32A si ou vle) ak modil entèlijan siveyans anviwònman an;
5G estasyon baz: IP55 nivo pwoteksyon, -40 degre ~ 70 degre lajè operasyon tanperati, ETSI EN 300 019 sètifye.



2. Kabinè Depo Enèji





























































2.1 Materyèl ak karakteristik
Konsepsyon ignifuje: doub-kouch plak asye ignifuge flanm dife (A-nivo ignifuje) + kouch izolasyon èrgel, satisfè estanda UL94 V-0.
Jesyon batri: sistèm BMS entegre, sipòte siveyans aleka ak avètisman fay.
Évolutivité: Sipòte plizyè kabinèt nan paralèl, ak konfigirasyon fleksib nan kapasite soti nan 100kWh a 10MWh.



2.2 Paramèt teknik
Efikasite sik: pi gran pase oswa egal a 95%
Nivo pwoteksyon: IP54 (kalite deyò ka rive IP65)
Travay imidite: 10% ~ 95% ki pa -kondansasyon



Pwojè	Paramèt	Konparezon avantaj de pwodwi konpetitif
Konpatibilite kapasite	50kWh-3MWh ekspansyon modilè	Sipòte pwotokòl BMS milti-mak
Sik lavi	Pi gran pase oswa egal a 6000 fwa @80%	15% pi ba pousantaj atténuation
Dansite enèji	160Wh/kg	20% pi wo itilizasyon espas
Koòdone kominikasyon	CAN/RS485/Ethernet	Sipòte ajou OTA aleka



2.3 Pwosesis pwodiksyon
Precision fèy metal fòme → Tretman ignifuje kouch → Eksplozyon -prèv enstalasyon kanal kab → Sistèm jwenti debogaj → Segondè ak ba -tès sik tanperati.



2.4 Senaryo aplikasyon ak valè pwolonje
Valè biznis pwolonje
Endistriyèl ak komèsyal pik-valye arbitraj: atravè sistèm EMS entèlijan, ekonomi anyèl bòdwo elektrisite
Garanti pouvwa sekou pou ijans: chanjman nan nivo milisgond-pou satisfè egzijans 99.999% fyab nan ekipman pou pouvwa lopital/sant done yo;
Apresyasyon avantaj kabòn: nan liy ak sètifikasyon IEC62933, ede kliyan jwenn benefis kredi kabòn.

















































































3. Kabinè chaje EV





























































3.1 Materyèl ak Karakteristik
Konsepsyon pwoteksyon: plak zenk aliminyòm 2.0mm (pa gen rouye apre 2000 èdtan nan tès espre sèl), pousye ak enpèmeyab sètifikasyon doub.
Solisyon refwadisman: kanal lè endepandan + modil refwadisman likid pou asire operasyon plen pouvwa nan tanperati 45 degre segondè.
Entèraksyon moun-konpitè: 10-pous ekran tactile endistriyèl, sipòte optik kòd / glise kat / ajou OTA.



3.2 Paramèt teknik



Pwojè	Ranje paramèt
Antre vòltaj	AC 380V±15% / DC 750V
Sòti aktyèl	Maksimòm 500A (vèsyon refwadisman likid)
Nivo pwoteksyon	IP55 (si ou vle personnalisation IP65)
Materyèl kabinè	SGCC frèt -woule plak asye/304 asye pur
Tanperati travay	-35 degre ~+55 degre
Koòdone kominikasyon	CAN/RS485/Ethernet
Sortie pouvwa	60kW ~ 480kW
Chaje efikasite	Pi gran pase oswa egal a 92%
Nivo pwoteksyon	IP65 (kalite deyò)

















































































3.3 Pwosesis pwodiksyon
Lazè ouvèti → Fermeture teren peze → Zeklè pwoteksyon baz tretman → Chaje modil entegrasyon → plen chaj enpak tès.



3.4 Senaryo aplikasyon
Zòn sèvis otowout yo, konplèks komèsyal yo, ak estasyon rechaj otobis yo.
1. Estasyon chaj rapid otowout (segondè pwoteksyon + anti-vibration)
Solisyon: 304 kabinè asye pur + anti-bracket sismik (anplitid 2mm@10-500Hz), te pase ISO 16750 tès vibrasyon otomobil-klas

2. Iben estasyon chaje rapid (bèl + fasil pou kenbe)
Solisyon: kache depo zam chaje + konsepsyon pòt bò (90 degre ouvèti plat, espas antretyen pi gran pase oswa egal a 800mm)

3. Ansyen renovasyon kominote a (lejè + ti volim)
Solisyon: ankadreman alyaj aliminyòm (30% pi lejè pase asye pur) + konsepsyon miray -monte (volim 0.8m³, tradisyonèl 1.2m³)
Valè: sove 30% espas enstalasyon, apwopriye pou 220V / 380V aksè doub pouvwa



4. Kabinè elektrik





























































4.1 Materyèl ak Karakteristik
Konsepsyon izolasyon: SMC patisyon materyèl konpoze (rezistans arc 15kV), tretman tinning busbar kwiv.
Entelijan: ekipe ak yon mèt entelijan + modil kominikasyon san fil, siveyans tan reyèl -nan done konsomasyon enèji.
Pèsonalizasyon: sipòte divès kalite kabinè estanda tankou GGD, MNS, GCK, elatriye.



(1) GCK ba -switchgear retireable vòltaj
Materyèl debaz la fèt ak 1.5mm segondè-bon jan kalite frèt- plak asye woule (Baosteel SGCC sètifikasyon), kò kabinè a galvanised, ak nivo rezistans korozyon rive nan estanda C4.
Entèn busbar la fèt ak kwiv T2 elektwolitik (konduktivite pi gran pase oswa egal a 98%), ak sifas kontak la se ajan -plake (epesè pi gran pase oswa egal a 8μm) asire konduktiviti ki estab pou 30 ane.
Konsepsyon modilè inik (inite modilè 25mm), sipòte ekspansyon fleksib, epi li vini estanda ak nivo pwoteksyon IP40 (egradab nan IP54)
Paramèt teknik:
Rated vòltaj k ap travay: AC 400V
Rated vòltaj izolasyon: AC 690V
Kouran nominal nan ba orizontal: 6300A (pik kenbe tèt ak 125kA / 1s)

(2) KYN28-12 segondè-vòltaj sant kabinè
Estrikti konplètman reyini (pa gen okenn deformation soude), eleman debaz yo itilize disjoncteurs enpòte résine epoksidik (fabrike anba otorizasyon ABB)
Chanèl soulajman presyon an konfòme ak estanda IEC 62271-200, tolerans arcing nan 31.5kA/1s.
Senk -mekanis pwoteksyon pwoteksyon te pase tès kalite nasyonal la (nimewo rapò: GZ-2023-HV-0178)

Paramèt teknik:
Rated vòltaj: 12kV
Rated aktyèl: 4000A
Kout -tan kenbe tèt ak aktyèl: 50kA/4s


4.2 Paramèt teknik
Rated vòltaj: AC 400V ~ 35kV
Kout -sikwi reziste: 65kA/1s
Nivo pwoteksyon: IP30 ~ IP54



4.3 Pwosesis pwodiksyon
CNC pwosesis nan busbar kwiv → busbar izolasyon kouch → asanble disjoncteurs → kenbe tèt ak tès vòltaj (AC 4200V / 1min).



4.4 Senaryo aplikasyon

Senaryo endistriyèl: konsepsyon sismik (rankontre GB/T 13539.1-2018 tès Vibration), apwopriye pou anviwònman segondè korozyon / segondè Vibration tankou endistri chimik ak metaliji.
Senaryo sivil: ultra-kabinè mens (epesè mwens pase oswa egal a 600mm) + konsepsyon an silans (mwens pase oswa egal a 55dB), apwopriye pou konplèks komèsyal ak sant done.


Gwoup fòs ak rezo sèvis: yon fondasyon ki estab pou koperasyon



Dimansyon	Kontni debaz	Valè kliyan
Gwoup background	Kapital anrejistre 120 milyon dola, 2 gwo pwodiksyon baz (Xiamen/Ningbo) Anyèl kapasite pwodiksyon total de 8,000 tòn, doub biznis prensipal nouvo enèji / ba -vòltaj elektrik (rapò revni 6:4)	Rezistans risk: chèn kapital ki estab, enkyetid-livrezon gratis nan 100,000+ lòd pakèt Konsantre pwofesyonèl: konprann estanda endistri fotovoltaik / elektrik (tankou IEC 62730)
Sèvis mondyal	4 gwo branch rejyonal (Ewòp/Mwayen Oryan/Azi Sidès/Azi Nòdès) Depo lokal la kouvri modèl 500+, ak livrezon ijans 48 èdtan	Zewo tan diferans repons: apre -sèvis lavant rive sou plas nan 2 èdtan, depans antretyen yo redwi a 60% Konfyans lokalize: Branch Panyòl/Iranyen bay sipò teknik nan lang lokal yo Vitès repons: echantiyon gratis 1-2 jou (konvansyonèl)
Vitès repons	Echantiyon gratis 1-2 jou (konvansyonèl) Nouvo mwazi 20-30 jou (ki gen ladan mwazi, endistri 45 jou)	Pwodiksyon an mas 15-20 jou (apre peman). Gen tan pwan mache a: sik lansman nouvo pwodwi vin pi kout pa 50%

Pwosesis pèsonalizasyon (7 etap nan transparans)
Kliyan yo bay desen (PDF/CAD/3D) → evalyasyon pwosesis 48 èdtan (ak sitasyon) → Egzanp lòd + 50% frè mwazi → 20-30 jou pwodiksyon mwazi → Gratis 1-20 echantiyon pou tès → 50% frè mwazi apre echantiyon yo fin pase → Lòd esansyèl + 30% peman davans → 15-20% pwodiksyon lojistik → 15-20 jou pwodiksyon →
