Gwo -Konektè ekspansyon kwiv fleksib aktyèl pou elektwolizè ak fusion lou

Yon ba 5000A + elektwolizè pa ka trete kòm yon kondiktè kwiv rijid lè sikilasyon tèmik repete chanje distans ki genyen ant tèminal fiks yo. Yon jwenti ekspansyon kòb kwiv mete fleksib ki te bati nan fèy kwiv mens absòbe mouvman axial pandan l ap kenbe yon chemen ki ba -rezistans; molekilè difizyon soude ka rantre nan 0.1mm papye kwiv san brasaj flux oswa soude. Pou elektwolizè segondè -aktyèl ak ekipman SMELTING lou, sib la konsepsyon se pa fleksibilite poukont li, men rezistans kontwole, dansite aktyèl, ogmantasyon tanperati, vwayaj mekanik, ak entegrite jwenti.





























































Pèt elektrik yon gwo -koneksyon kouran sa a:

P = I²R

Nan 5000 A, menm yon rezistans nan 20 μΩ pwodui apeprè 500 W nan chalè nan koneksyon an. Sa fè nivo vòltaj millivolt-goute ak mikwo-ohm-nivo rezistans varyab konsepsyon enpòtan olye ke atik enspeksyon segondè.



5000A + Chemin aktyèl yo ak 100% IACS Copper Conductivity

Pou sistèm elektwolizè DC ki wo -aktyèl, yo jeneralman chwazi kwiv paske gwo -pite kwiv elektrik bay konduktiviti trè wo epi li sipòte chemen aktyèl kontra enfòmèl ant.



Paramèt	Konsiderasyon jeni tipik
Rating aktyèl	5000 A+ kontinyèl oswa aplikasyon-espesifik
Materyèl kwiv	C1100 / segondè -kòb konduktivite
Konduktivite	Jiska apeprè 100% IACS pou materyèl C1100 apwopriye
Foil epesè	0.1 mm pou chak kouch papye
Estrikti jwenti	Plizyè papye kwiv paralèl
Fonksyon prensipal	Konpansasyon ekspansyon tèmik ak transfè aktyèl la
Pèt elektrik	Detèmine pa rezistans, zòn kontak, ak distribisyon aktyèl la
Enspeksyon	Dimansyon, rezistans elektrik, ak chèk entegrite soude

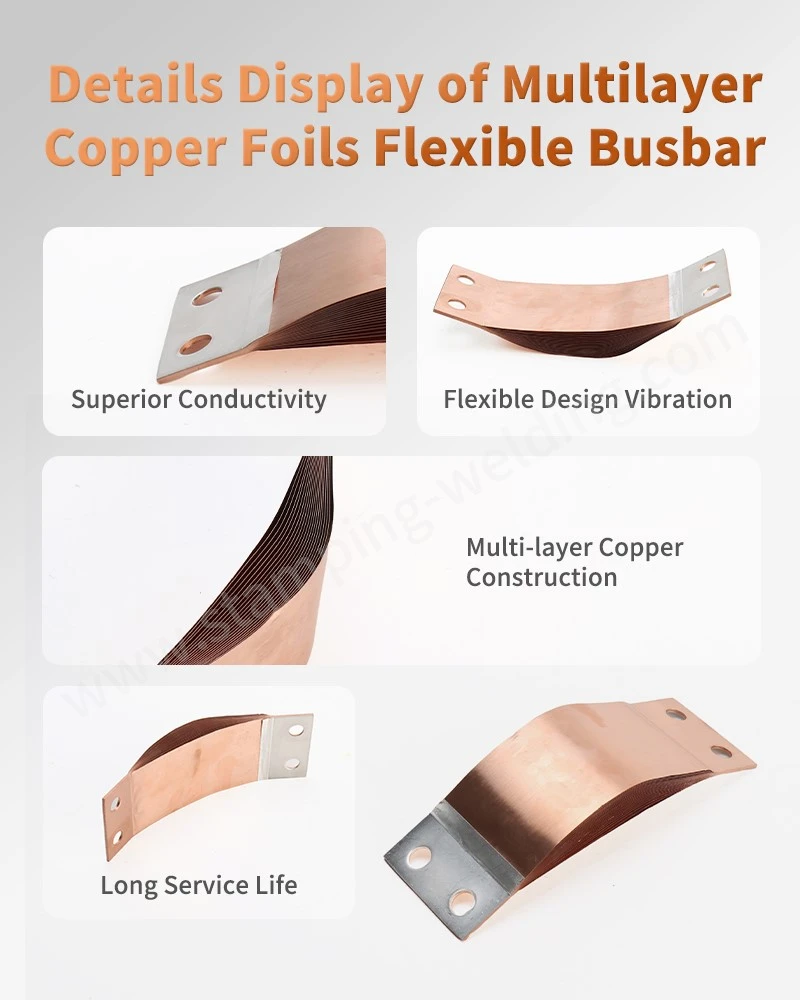

Yon estrikti FOIL milti-kouch distribye souch mekanik atravè anpil kouch kwiv mens. Olye pou yo fòse yon ba kòb kwiv mete rijid pou absòbe deplasman tèmik, papye endividyèl yo flechi poukont yo.



Sa a se patikilyèman enpòtan nan pil elektwolizè, koneksyon redresman, sistèm otobis DC, ak ekipman gwo -founye aktyèl kote tanperati kondiktè ka chanje anpil ant demaraj, operasyon fiks, ak fèmen.



0.1mm Copper Foils ak Molekilè Difizyon Soude san Flux

Yon Shunt Copper Diffusion Welded itilize anpile FOIL kwiv ki rantre nan presyon kontwole ak enèji tèmik. Objektif la se kreye yon kosyon métallurgique atravè koòdone papye a olye ke repoze sou yon soude separe oswa alyaj brase.



Pou papye kwiv 0.1mm, kontwòl pwosesis vin enpòtan paske papye a se mens ase pou kondisyon sifas, plat, distribisyon presyon, ak oksidasyon enfliyanse koòdone nan estokaj.



Yon pwosesis difizyon kontwole{0}}soude nòmalman konsidere:

Pite kòb kwiv mete ak konduktiviti elektrik
Epesè FOIL ak konte kouch
Sifas pwòpte anvan rantre nan
Kontak presyon atravè zòn nan lyezon konplè
Tanperati soude ak tan rete
Deformation lokal nan chemine FOIL la
fòmasyon oksid pandan chofaj
Kontinite-zòn ankole
Rezistans elektrik apre soude
Fòs mekanik ak konpòtman fatig



Koneksyon an ki kapab lakòz pa gen okenn kouch soude konvansyonèl ki ta ka prezante yon koòdone adisyonèl elektrik oswa tèmik.



Pou gwo -aplikasyon aktyèl yo, objektif la se yon gwo koneksyon metaliji ak transfè aktyèl ki konsistan atravè zòn sipèpoze ki fèt la.

















































































IEC 60269 ak IATF 16949-Kontwòl Pwosesis ki baze sou pou jwenti gwo kouran

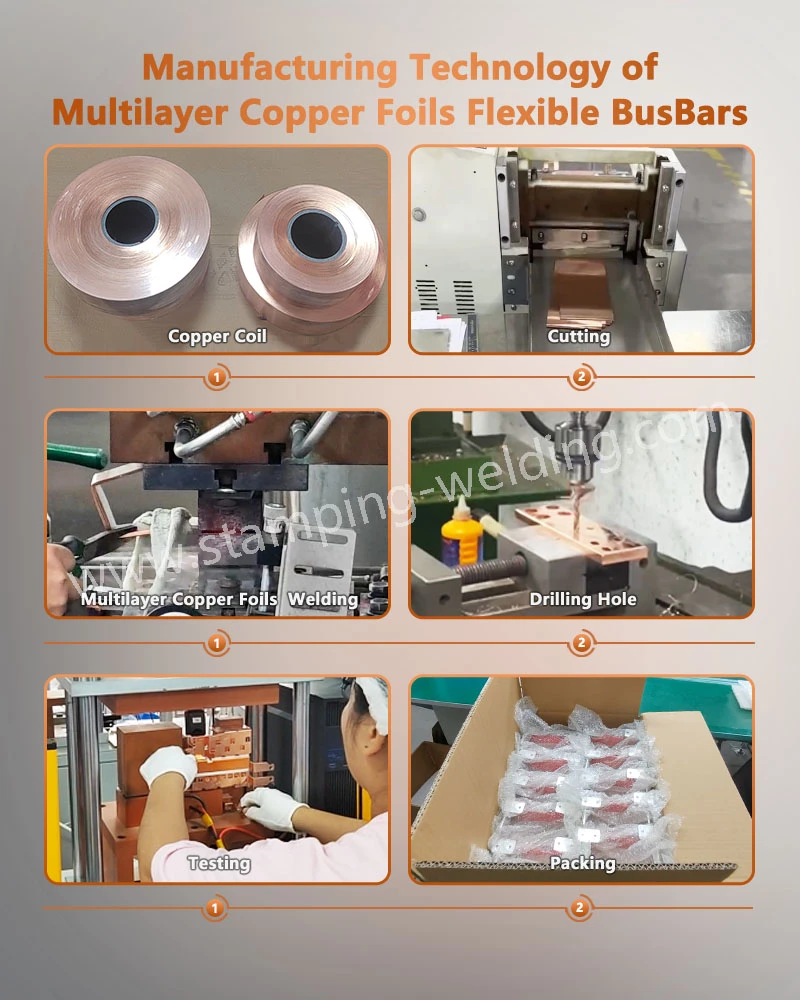

Wout pwodiksyon an ta dwe separe kontwòl materyèl, fòme, rantre ak enspeksyon final la. Pou achtè endistriyèl, prèv bon jan kalite ki enpòtan yo ta dwe lye ak aplikasyon aktyèl la ak kondisyon desen olye ke yon sètifika materyèl jenerik.



Kontwòl tipik yo enkli:

Verifikasyon materyèl - klas kwiv, epesè ak konduktivite.
Preparasyon FOIL - presizyon dimansyon, kondisyon sifas ak pwòpte.
Pile kontwòl - konte papye, oryantasyon ak sipèpoze ki fèt.
Difizyon soude - presyon, tanperati ak kontwòl sik.
Fòme - longè ekspansyon final, lajè, pozisyon twou ak jeyometri tèminal.
Enspeksyon elektrik - rezistans oswa vòltaj-mezi gout.
Enspeksyon mekanik - entegrite soude ak verifikasyon dimansyon.
Final QA - CMM enspeksyon, enspeksyon vizyèl, ak kliyan-PPAP dokiman espesifik.



Pou sistèm kalite otomobil -dérivés, disiplin pwosesis IATF 16949 ak dokiman PPAP Nivo 3 ka aplike lè kliyan an espesifye. Pou pwojè elèktrolizè endistriyèl, plan enspeksyon an ta dwe aliye ak desen apwouve, spesifikasyon teknik, ak estanda elektrik aplikab yo.



Mande Evalyasyon DFM ak Sitasyon gratis





Yon ba kwiv rijid gen yon koyefisyan ekspansyon tèmik defini. Lè de pwen aliye li yo se mekanikman contrainte, chanjman tanperati kreye deplasman ak estrès olye ke mouvman gratis.



Pou yon kondiktè ki gen longè L, ekspansyon tèmik apwoksimatif la se:

ΔL = × L × ΔT

kote:



ΔL=deplasman tèmik
= koyefisyan ekspansyon tèmik
L=longè kondiktè orijinal la
ΔT=chanjman tanperati



Pou kòb kwiv mete, koyefisyan an se apeprè 16-17 × 10⁻⁶ / K depann sou materyèl ak ranje tanperati.

Pou egzanp, yon kondiktè kwiv 500 mm sibi yon ogmantasyon tanperati 100 K ka fè eksperyans apeprè:

ΔL ≈ 0.82 mm

Yon koneksyon rijid dwe akomode mouvman sa a atravè estrikti ki antoure a, twou aliye, deformation tèminal, oswa estrès kondiktè. Yon jwenti ekspansyon kwiv fleksib olye enkòpore konfòmite mekanik dirèkteman nan koneksyon elektrik la.



16–17 × 10⁻⁶/K ekspansyon kòb kwiv mete ak konpansasyon -sik tèmik

Seksyon fleksib la tipikman fèt kòm yon pil fèy kwiv mens olye ke yon sèl plak kwiv epè.



Konstriksyon	Konpòtman mekanik	Chemen elektrik	Konsiderasyon aplikasyon tipik
Rijid C1100 ba kòb kwiv mete	Ba fleksibilite	Kondiktè dirèk	Jeyometri fiks
Feuille kwiv feuilleté chemine	Segondè fleksibilite axial	Chemen FOIL paralèl	Mouvman tèmik
Konektè kwiv trese	Segondè fleksibilite	Seksyon miltip	Mouvman dinamik
Difizyon-shunt kwiv soude	Seksyon FOIL fleksib ak tèminal kole	Gwo -zòn metaliji jwenti	Gwo-sistèm DC aktyèl yo



Pile papye a pèmèt koube ak mouvman axial san yo pa mande tout estrikti tèminal la defòme.

Pou yon busbar elektwolizè, jwenti ekspansyon an ta dwe espesifye pa plis pase evalyasyon aktyèl nominal li yo. Desen jeni an ta dwe defini:

Kouran kontinyèl
Kouran pik
Tanperati anbyen
Tanperati kondiktè
Espere sik tèmik
Maksimòm mouvman
Minimòm reyon koube
Tèminal-jeometri twou
Montaj direksyon
Anvlòp enstalasyon ki disponib
Rezistans elektrik obligatwa oswa gout vòltaj

5000A + Kouran Dansite ak Dissipation Chalè

Nan 5000 A, distribisyon aktyèl atravè yon konektè fleksib depann de seksyon kondiktif efikas ak jeyometri koòdone.

Ogmante kantite kouch papye kwiv ogmante zòn kondiktif ki disponib. Sepandan, tou senpleman ajoute FOIL pa garanti inifòm distribisyon aktyèl la.

Tranzisyon tèminal la patikilyèman enpòtan. Si kouran antre nan yon pil papye nan yon zòn etwat, dansite aktyèl lokal la ka ogmante tou pre rejyon tranzisyon an.

Pou rezon sa a, yo ta dwe evalye lajè tèminal, sipèpoze papye, zòn soude, ak jeyometri twou aliye{0}.



Yon revizyon konsepsyon pratik ta dwe egzamine:

Aktyèl → tèminal → zòn estokaj → pil papye → zòn estokaj → tèminal

olye ke evalye seksyon an FOIL nan izolasyon.



20μΩ Rezistans ak I²R Pèt nan 5000A

Efè a nan rezistans jwenti vin enpòtan nan gwo aktyèl.



Rezistans jwenti	Gout vòltaj nan 5000A	Pèt pouvwa nan 5000A
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



Valè sa yo demontre poukisa rezistans kontak ak rezistans soude yo ta dwe enkli nan plan verifikasyon konsepsyon an.



Yon rediksyon soti nan 20 μΩ a 10 μΩ pa senpleman diminye gout vòltaj mezire pa 50 mV. Nan 5000 A, li tou redwi pèt rezistans teyorik pa apeprè 250 W nan koneksyon sa a.



Pèfòmans aktyèl jaden tou depann de tanperati kondiktè, presyon kontak, kondisyon sifas, fòm vag aktyèl la, ak jeyometri enstalasyon.



Telechaje Busbar Design Specification







Asanble papye mens kòb kwiv mete mande pou kontwòl dimansyon diferan soti nan ba kòb kwiv mete machin konvansyonèl yo.



Dimansyon kritik yo pa limite a longè ak lajè an jeneral. Pou yon konektè ekspansyon, epesè papye, wotè pil, platite tèminal, pozisyon twou, lajè soude, ak jeyometri longè gratis -tout enfliyans enstalasyon ak pèfòmans elektrik.



± 0.01mm CMM Enspeksyon pou tèminal Copper

Pou konpozan tèminal presizyon, dimansyon chwazi yo ka kontwole a ± 0.01 mm kote yo mande pou desen apwouve a ak kapasite manifakti.

Enspeksyon CMM ka verifye:

Mounting-pozisyon twou
Lajè tèminal
Longè an jeneral
Paralelis
Flatness
Distans twou-a-bò
Jeyometri tèminal soude
Fòme pwofil



Estrateji enspeksyon an ta dwe fè distenksyon ant dimansyon ki afekte enstalasyon elektrik ak dimansyon ki afekte clearance mekanik.



Pa egzanp, yon -tolerans pozisyon aliye ka afekte dirèkteman aliyman asanble a, alòske yon dimansyon longè san papye-afèkte mouvman tèmik ki disponib.



C1100 Copper ak C2680 kwiv: Seleksyon materyèl nan 100% IACS

Kwiv ak kwiv pa ta dwe trete kòm materyèl tèminal entèrchanjabl.


Pwopriyete	C1100 Pi Copper	C2680 an kwiv
Kondiktivite elektrik	Segondè; klas apwopriye ka apwoche 100% IACS	Pi ba pase C1100
Avantaj prensipal la	Ba rezistans elektrik	Pi wo fòs mekanik ak konpòtman fòme
Gwo -kondiktè aktyèl	Prefere	Aplikasyon-depandan
Konduktivite tèmik	Segondè	Pi ba
Itilizasyon tipik	Busbars, foils, shunt	Tèminal, pati estriktirèl elektrik
Gwo-pèt aktyèl la	Pi ba pou jeyometri ekivalan	Pi wo pou jeyometri ekivalan
Chofè seleksyon materyèl	Pèfòmans elektrik	Kondisyon mekanik/fòme



Pou yon chemen aktyèl 5000A +, C1100 se jeneralman materyèl la kòmanse lè konduktiviti elektrik domine konsepsyon an. Kwiv ka konsidere kote rèd tèminal, rezistans mete, oswa kondisyon fòme jistifye itilizasyon li.



Seleksyon final la ta dwe baze sou kondisyon elektrik, mekanik ak anviwònman kliyan an.



Kondisyon Dielectric 15kV/mm pou asanble segondè ki izole -aktyèl

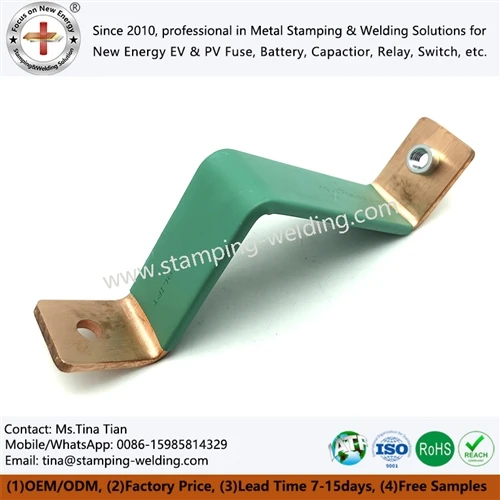

Kote konektè kwiv fleksib enstale andedan yon patiraj izole, izolasyon yo dwe evalye separeman ak kondiktè kwiv la.

Sistèm izolasyon posib yo enkli:

Kouch poud epoksidik
Izolasyon polymère laminated
PET fim
Fim poliimid
PVC oswa lòt aplikasyon -materyèl izolasyon espesifik



Espesifikasyon dyelèktrik ki enpòtan yo ta dwe endike kòm yon egzijans tès olye ke yo sipoze soti nan non materyèl pou kont li.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV / mm, ansanm ak epesè izolasyon, distans creepage, clearance, ak aje anviwònman an.



Pou ekipman elektwolizè segondè -vòltaj, asanble konplè a-pa sèlman materyèl kouch la-ta dwe konsidere pandan kalifikasyon dielectric.







Redresman elektwolizè, sistèm pwodiksyon idwojèn ak ekipman fusion lou raman pataje anvlòp busbar ki idantik. Se poutèt sa, yon konektè fleksib ka mande pou tèminal konpanse, lajè tèminal inegal, pil FOIL etap, sifas aliye an angle, oswa seksyon ekspansyon asimetri.



Pwosesis jeni an ta dwe kòmanse ak desen kliyan an ak anvlòp enstalasyon olye ke fòse aplikasyon an nan yon jeyometri konektè estanda.



Revizyon 5000A+ DFM pou Shunt Copper Offset ak Asymmetric

Yon revizyon DFM ta dwe egzamine:

Aktyèl{0}}direksyon antre
Zòn kontak tèminal
Dyamèt twou ak tolerans pozisyon
Foil-kouch konte
Lajè FOIL
Longè lib fleksib
Mouvman obligatwa
Bend direksyon
Tèminal konpanse
Dimansyon zòn-soude
Enstalasyon clearance

Yon konsepsyon asimetri ka elektrik akseptab pandan y ap kreye twòp estrès mekanik si aks mouvman net la mal pozisyone.

Pou rezon sa a, vwayaj mekanik ak distribisyon kouran elektrik yo ta dwe revize ansanm.



Nan-Mouri Riveting ak ±0.01mm Kontwòl Pozisyon Tèminal

Kote tèminal kwiv yo enkòpore konpozan metal oksilyè, nan-mouri riveting, Stamping, oswa segondè fòme ka entegre nan wout fabrikasyon an.

Kontwòl pwosesis tipik yo enkli:

Stamping pwogresif oswa blanking
Burr-kontwòl wotè
Fòme
Nan-mouri riveting kote sa aplikab
Preparasyon papye kwiv
Difizyon soude
Tèminal fòme
Tretman sifas oswa izolasyon
CMM enspeksyon
Verifikasyon elektrik ak mekanik

Pou konpozan ak so ak presizyon, mete zouti yo ta dwe kontwole kont dimansyon kritik olye ke konte sèlman sou yon deklarasyon lavi mwazi nominal-.



PPAP Nivo 3 ak IATF 16949 Dokimantasyon pou Pwodiksyon Volim

Pou pwojè otomobil oswa{0}}derive otomobil, dokiman PPAP ka gen ladan:

Dosye konsepsyon
Dokiman chanjman Jeni
Dyagram koule pwosesis
PFMEA
Plan kontwòl
Analiz sistèm mezi
Rezilta dimansyon
Materyèl ak rezilta tès pèfòmans yo
Premye etid pwosesis
Egzanp pwodiksyon pati
Apwobasyon aparans kote sa aplikab
Manda soumèt pati

PPAP Nivo 3 yo souvan itilize lè kliyan an mande yon pake konplè soumèt.

Pou aplikasyon pou electrolyzer endistriyèl ak fusion, dokiman yo ka adapte ak akò bon jan kalite kliyan an olye ke otomatikman aplike yon estrikti PPAP otomobil.



Mande Evalyasyon DFM ak Sitasyon gratis





Gwo -joint ekspansyon aktyèl yo ta dwe valide selon aktyèl mòd echèk elektrik ak mekanik aplikasyon an.

Plan enspeksyon an ta dwe kouvri tou de materyèl kwiv la ak konektè fini an.



5000A+ Rezistans elektrik ak Tanperati -Ogmante Validasyon

Yon pwogram validation pwodiksyon ka gen ladan:



Tès	Objektif Jeni
DC rezistans	Verifye kondiktè ak rezistans jwenti
Tansyon -mezisyon gout	Kantite pèt elektrik anba aktyèl espesifye
Tès -ogmante tanperati	Evalye pèfòmans tèmik
Tèmik monte bisiklèt	Verifye konpansasyon mekanik
Weld entegrite enspeksyon	Verifye kontinwite -zòn ki kole yo
Enspeksyon dimansyon	Konfime konfòmite desen
CMM mezi	Verifye jeyometri kritik
Rezistans izolasyon	Verifye izolasyon elektrik
Dielectric kenbe tèt ak	Verifye sistèm izolasyon
Tès anviwònman an	Evalye kondisyon fonksyònman espesifye



Aktyèl egzak la, dire tès la, ak limit akseptasyon yo ta dwe etabli nan spesifikasyon pwodwi a.



5000A kontinyèl aktyèl ak tèmik -Tès sik

Pou yon gwo -konektè ekspansyon aktyèl, yon sekans validation itil se:

Rezistans inisyal → chaje aktyèl kontwole → estabilizasyon tanperati → are → refwadisman → sik tèmik → rezistans final

Konparezon ant rezistans inisyal ak apre -tès la ka revele degradasyon yon enspeksyon yon sèl dimansyon pa ka detekte.

Yon konektè ki rete akseptab nan dimansyon men ki devlope rezistans koòdone ogmante ka toujou tounen yon pwen echèk tèmik pandan operasyon ki dire lontan.


EN 45545 ak UL 94 V-0 pou seleksyon izolasyon

Pou ekipman ki enstale nan transpò oswa sistèm elektrik ki fèmen yo, kondisyon izolasyon yo ka enplike espesifik flanm-retardance oswa estanda lafimen/toksisite.

Tou depan de aplikasyon final la, espesifikasyon yo ka fè referans a:

UL 94 V-0
EN 45545
Dielectric kenbe tèt ak kondisyon
Rezistans izolasyon
Creepage ak clearance
Klas tanperati
Rezistans chimik
Aje anviwònman an

Estanda sa yo ta dwe plase dapre kategori ekipman ak mache destinasyon an. Yon sètifika materyèl pou kont li pa etabli konfòmite nan asanble a fini.





Konstriksyon kòrèk la depann de aktyèl, mouvman, tanperati, jeyometri enstalasyon, ak kondisyon validation.



Egzijans	Direksyon jeni rekòmande
5000A + kontinyèl DC	Plizyè -foil kwiv C1100
Segondè mouvman tèmik	Pi long fleksib seksyon gratis
Espas enstalasyon limite	Kontra enfòmèl ant jeyometri FOIL milti-kouch
Ba rezistans elektrik	Segondè -kòb kwiv mete ak gwo zòn kole
Repete monte bisiklèt tèmik	Pile FOIL fleksib ak mouvman kontwole
Offset pwen aliye	Fòme / asimetri jeyometri tèminal
Gwo -patiraj vòltaj	Defini izolasyon, creepage ak clearance
Sistèm kalite otomobil	IATF 16949 / PPAP Nivo 3 jan sa espesifye
Jeyometri tèminal presizyon	CMM enspeksyon
Flux-gratis rantre kòb kwiv mete	Difizyon molekilè soude
Pwoteksyon korozyon	Aplikasyon-tretman sifas espesifik
Segondè chaj mekanik	Jeyometri tèminal ak optimize zòn soude



Se poutèt sa, Joint Ekspansyon Flexible Copper la ta dwe espesifye kòm yon eleman konplè elektwo-mekanik, pa senpleman kòm yon moso kwiv fleksib.





Pou yon evalyasyon DFM egzat, pake acha a ta dwe bay:



Rated aktyèl kontinyèl
Maksimòm aktyèl opere
DC oswa AC aplikasyon
Fonksyone vòltaj
Tanperati anbyen
Tanperati maksimòm kondiktè
Ranje-sik tèmik
Mouvman obligatwa
Longè gratis Connector
Dimansyon tèminal yo
Modèl twou
Klas kwiv
Foil epesè
Kondisyon pou izolasyon
Egzijans tretman sifas-
Objektif rezistans elektrik
Tanperati -ogmante limit
Kantite ak demann anyèl
Estanda enspeksyon obligatwa
Egzijans PPAP
Kondisyon anbalaj



Yon desen, dosye STEP, oswa desen dimansyon 2D ase pou yon premye revizyon fabrikasyon.



Pou aplikasyon ki pi wo a 5000 A, yo ta dwe evalye konektè a kòm yon pati nan chemen aktyèl la konplè. Jeyometri busbar, entèfas tèminal, pyès ki nan konpitè aliye, ak kondisyon refwadisman ka materyèlman chanje rezistans mezire ak ogmantasyon tanperati.





Ki enfòmasyon ki nesesè pou site yon jwenti ekspansyon kwiv fleksib 5000A+?

Bay kouran nominal, vòltaj, klas kwiv, epesè papye, dimansyon tèminal, aliye -modèl twou, mouvman tèmik, ranje tanperati, kondisyon izolasyon, ak kantite anyèl. Yon desen 2D oswa yon dosye STEP pèmèt yon revizyon DFM pi egzak.



Ka 0.1mmpapye kwiv dwe difizyon soudesan soude oswa brasaj flux?

Wi. Anpile 0.1mm papye kòb kwiv mete ka ansanm ak kontwole difizyon molekilè soude. Pwosesis la itilize presyon ak enèji tèmik pou fòme yon kosyon métallurgique san yo pa yon soude konvansyonèl oswa kouch flux.



Èske yo ka apwovizyone jwenti ekspansyon kwiv ki gen fòm koutim ak PPAP Nivo 3?

Wi. Lè kliyan an mande, pwodiksyon an ka òganize ozalantou dokiman PPAP Nivo 3, ki gen ladan rezilta dimansyon, dosye materyèl, koule pwosesis, PFMEA, plan kontwòl, ak done validation pèfòmans.
