Dimansyon etajè sèvè Data Center ak konsepsyon estriktirèl: Apèsi sou U-espas, jesyon tèmik, chaj-kapasite pote, ak seleksyon distribisyon pouvwa

Avèk devlopman kontinyèl nan teknoloji tankou cloud computing, gwo done, entèlijans atifisyèl, ak edge computing, enfrastrikti sant done-ki gen ladan sèvè, switch, aparèy depo, ak ekipman pouvwa-ap de pli zan pli tandans nan gwo dansite, modilarite, ak konfigirasyon ki baze sou etajè-. Kòm enfrastrikti kritik ki loje ekipman IT, òganize kabl, jere distribisyon pouvwa, ak fasilite dissipation chalè, konsepsyon kabinè sèvè yo pa sèlman yon kesyon de "depo ekipman." Olye de sa, li gen yon enpak dirèk sou itilizasyon espas, efikasite tèmik, fyab pouvwa, ak efikasite alontèm operasyon ak antretyen (O&M).



Lè w ap konstwi yon sant done, seleksyon kabinè mande pou yon evalyasyon konplè sou faktè tankou dimansyon ekipman, konte inite etajè (U), lajè ak pwofondè kabinè, pwa ekipman, dansite pouvwa, ak wout kab. Pou enjenyè ak espesyalis akizisyon, konprann dimansyon kabinè estanda ak paramèt estriktirèl se fondamantal nan planifikasyon efikas chanm sèvè ak konfigirasyon ekipman yo.







"U" yo jwenn souvan nan kabinèt sèvè vle di "Inite" epi li sèvi kòm yon mezi estanda nan wotè etajè. Rack-ekipman ki ka monte tipikman fèt dapre ogmantasyon U-wotè, pou asire ke sèvè, switch, aparèy depo, ak lòt pyès ki nan konpitè etajè-manifakti yo ka enstale nan yon sistèm kabinè inifye.



Wotè estanda pou 1U se 44.45 mm (4.445 cm). Kontinwe, yon aparèy 2U se apeprè 88.9 mm segondè, ak yon aparèy 4U se apeprè 177.8 mm segondè. Li enpòtan pou sonje ke evalyasyon U a refere espesyalman a etajè-wotè montaj la epi li pa egalize ak dimansyon fizik aktyèl aparèy la; eleman tankou chasi a, ray, zòrèy aliye, ak lòt eleman estriktirèl ka okipe plis espas.



Nan yon sistèm etajè estanda 19 pous, lajè aliye a se 19 pous (482.6 mm). Lajè aktyèl la nan chasi sèvè a li menm se tipikman mwens pase figi sa a, kòm aparèy la se sekirite nan ray vètikal aliye kabinè a atravè zòrèy aliye, ray glisman, oswa lòt mekanis aliye.



Sèvè 1U, 2U, ak 4U yo se faktè fòm ki pi komen. 1Aparèy U yo pèmèt yon pi gwo kantite nœuds kalkile nan espas limite etajè, sa ki fè yo ideyal pou anviwònman ki gen gwo -dansite. Kontrèman, aparèy 2U ak 4U ofri pi gwo volim entèn, pou akomode plis kondui di, kat ekspansyon, konpozan refwadisman, ak lòt modil fonksyonèl.



Desizyon seleksyon yo ta dwe baze sou yon evalyasyon konplè sou pèfòmans enfòmatik, kapasite depo, dilatabilite, ak konsomasyon pouvwa. Pa egzanp, kèk pwojè ti -echèl ka itilize yon etajè sèvè 6U pou loje inite enfòmatik kwen, ekipman rezo, oswa aparèy laboratwa. Malgre ke etajè sa yo ofri limite vètikal espas (U-espas), yo efektivman satisfè kondisyon yo pou enstalasyon santralize ti sistèm IT, tèminal kominikasyon, ak ekipman kontwòl.





42U se youn nan wotè etajè estanda yo jwenn souvan nan sant done yo. Ki baze sou kalkil estanda 44.45 mm pou chak U, espas teyorik vètikal aliye pou yon etajè 42U se apeprè 1,866.9 mm. Sepandan, wotè ekstèn aktyèl la gen ladan espas adisyonèl pou panèl anwo a, baz, woulèt, oswa lòt eleman estriktirèl; Se poutèt sa, yon moun pa ka detèmine dimansyon aktyèl ekstèn etajè a sèlman dapre evalyasyon espas U-li yo.



Lajè etajè komen yo enkli 600 mm ak 800 mm. Etajè ki gen yon lajè 600 mm yo apwopriye pou enstalasyon sèvè estanda ak ekipman rezo, tandiske etajè 800 mm lajè tipikman ofri plis espas lateral pou routage kab, sa ki fè yo ideyal pou gwo -sèvè dansite, sistèm kablaj konplèks, ak sant done ki gen kondisyon sevè jesyon kab.



Pwofondè etajè yo varye anpil, ak gwosè komen ki sòti nan 600 mm a 1,200 mm (ki gen ladan 600, 800, 900, 960, 1,000, 1,100, ak 1,200 mm). Pandan platfòm sèvè yo ap evolye, pwofondè, pwa, ak kondisyon jesyon tèmik sèten aparèy enfòmatik pèfòmans (HPC) ak sèvè GPU yo te ogmante anpil, sa ki nesesè yon match ant pwofondè etajè ak dimansyon ekipman aktyèl yo.



Pou anviwònman ki gen espas limite-tankou biwo, laboratwa, oswa chanm sèvè kwen-yo ka itilize ti kabinèt done. Kabinè sa yo tipikman ofri kapasite aliye limite men yo apwopriye pou enstalasyon santralize switch rezo, ekipman kominikasyon, inite UPS, ak lòt ti aparèy IT.

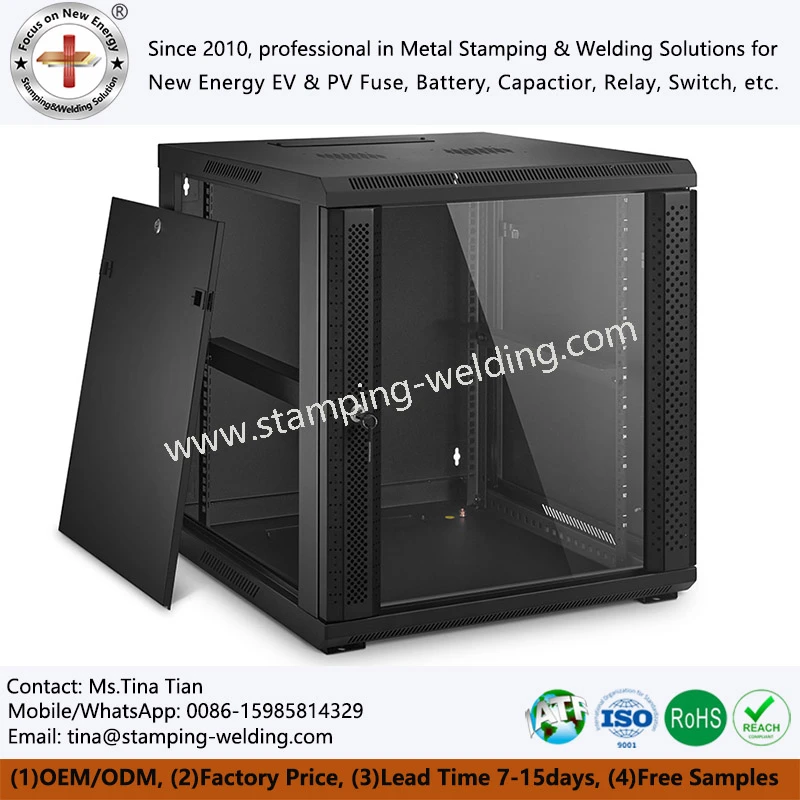

Si kantite ekipman an ba epi aparèy rezo yo bezwen enstale toupre yon miray, yon kabinè rezo miray -montage se yon opsyon solid. Pandan ke inite yo-monte sou miray yo ekonomize espas etaj, li enpòtan pou verifye chay-kapasite miray la, pwa ekipman an, ak kondisyon dissipation tèmik ki nesesè yo.





Yon etajè 42U pa nesesèman akomode 42 1U sèvè yo. Espas U-teyorik la reprezante sèlman zòn montaj vètikal la; deplwaman aktyèl mande pou kontablite pou espas ant aparèy, osi byen ke espas ki okipe pa switch, PDU, konpozan jesyon kab, ak chanèl Airflow pou refwadisman.



Pandan ke yon etajè ta ka teyorikman akomode yon gwo kantite aparèy si peple antyèman ak inite 1U, deplwaman aktyèl mande pou ajisteman ki baze sou faktè tankou konsomasyon pouvwa aparèy, metòd refwadisman, kapasite ekipman pou pouvwa, ak clearance antretyen. Pou sèvè 2U ak 4U, kantite inite enstale yo diminye kòmsadwa akòz pi gwo espas vètikal chak aparèy okipe.



Detèmine kantite aparèy anjeneral mande pou balanse twa dimansyon: espas, pouvwa, ak refwadisman. Konsiderasyon espas yo enplike nan kalkile inite etajè (U-espas) ki nesesè pou aparèy ak jesyon kab. Konsiderasyon pouvwa enplike evalye kapasite pouvwa D 'ak etajè a ak chaj PDU. Konsiderasyon refwadisman mande pou konfigirasyon ki baze sou aktyèl pouvwa konsepsyon tèmik ekipman IT ak kapasite refwadisman sant done a.



Nan senaryo enfòmatik ki gen gwo -dansite, kapasite pouvwa souvan vin faktè limite pou dansite etajè anvan espas U-fizik la. Se poutèt sa, planifikasyon etajè pa ta dwe konsantre sèlman sou maksimize kantite aparèy men ta dwe olye de enplike yon konsepsyon entegre ki konte pou IT chaj, ekipman pou pouvwa, ak kapasite refwadisman.

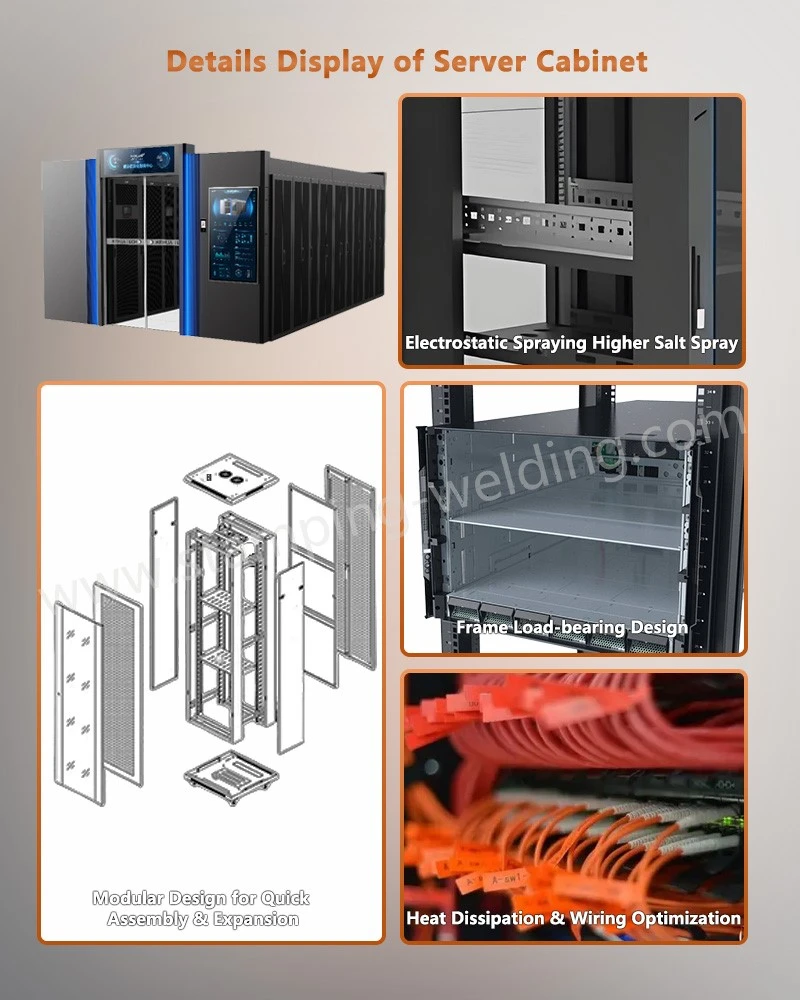

Premyèman, etajè sèvè bay estrikti mekanik pou ekipman aliye. Sèvi ak estanda aliye ray yo, gid gid, ak pyès ki nan konpitè aliye, sèvè, switch, aparèy depo, inite UPS, ak lòt ekipman etajè-monte ka konsolide nan yon asanble inifye, òganize.



Dezyèmman, etajè fasilite aranjman ekipman òganize ak jesyon kab. Si yo te kite yon gwo kantite kab rezo, fil kouran, ak fib -kab optik nan sant done a, antretyen t ap difisil, epi modèl koule lè yo t ap deranje. Byen -etajè ki fèt yo anjeneral prezante pwen antre kab anwo oswa anba, chanèl jesyon kab vètikal, ak Pwodwi pou jesyon kab orizontal, sa ki lakòz koneksyon ekipman pi klè.



Pou deplwaman sèvè ki gen gwo -dansite, etajè yo jwe yon wòl enpòtan tou nan jere koule lè ak dissipation chalè. Sant done modèn yo jeneralman anplwaye yon konsepsyon koule lè a devan-a-dèyè, kote lè frèt antre nan bò admisyon ekipman an epi li fin itilize nan koulwa cho a pa fanatik entèn yo. Estrikti etajè yo dwe fèt pou asire ke câbles, panno blanking, ak lòt Pwodwi pou Telefòn pa anpeche chemen prensipal koule lè yo.



Anplis de sa, etajè bay sekirite fizik pou ekipman an. Karakteristik tankou pòt, panno bò, kadna, sistèm baz, ak lòt Pwodwi pou Telefòn ede minimize risk pou aksè san otorizasyon epi pwoteje ekipman kont faktè anviwònman tankou pousyè ak enpak mekanik.





Dapre kote enstalasyon yo, etajè yo ka kategorize an jeneral nan etajè-kanpe ak etajè-ki monte sou miray yo. Kabinè etaj-kanpe yo ofri pi gwo kapasite enstalasyon epi yo apwopriye pou deplwaman santralize sèvè, ekipman rezo, aparèy depo, ak sistèm kouran. Mi-kabinè ki monte yo pi kontra enfòmèl ant epi yo itilize prensipalman pou telekominikasyon, rezo, ak ekipman enfòmatik kwen.



Kabinèt yo ka plis kategori pa anviwònman aplikasyon an nan modèl andedan kay la ak deyò. Pou kabinèt rezo deyò, konsepsyon estriktirèl dwe adrese non sèlman enstalasyon ekipman ak dissipation chalè, men tou faktè anviwònman tankou pousyè ak dlo antre, rezistans korozyon, fluctuations tanperati, ak radyasyon solè.



Ki baze sou kalite ekipman, kabinèt yo klase nan kabinèt sèvè, kabinèt rezo, kabinèt telekominikasyon, ak kabinè kontwòl endistriyèl. Kabinè sèvè anjeneral mande pou pi gwo chaj-kapasite pote ak pi gwo pwofondè. Kabinè rezo bay priyorite espas kabl, estrikti jesyon kab, ak enstalasyon switch. Kabinè endistriyèl mande pou pwoteksyon amelyore ak karakteristik kontwòl tèmik pwepare a anviwònman an opere espesifik.



Nan sèvè lakay yo, depo medya yo, ak anviwònman laboratwa pèsonèl yo, etajè sèvè lakay yo jeneralman yo pa mande pou gwo chay -kapasite yo genyen nan gwo kabinèt sant done yo; sepandan, faktè tankou pwofondè ekipman, nivo bri, vantilasyon, ak jesyon pouvwa rete konsiderasyon enpòtan.



Pou nœuds rezo kontra enfòmèl ant, yo ka itilize ti etajè rezo pou mete switch santralman, routè, ekipman distribisyon fib optik, ak ti -inite pouvwa.







Kòm pouvwa sèvè ak dansite ekipman ogmante, kapasite chaj-pote kabinè yo te vin de pli zan pli kritik. Sèvè gwo-dansite, etalaj depo, inite UPS, ak sistèm batri yo ka lou anpil; si ankadreman kabinè a, rails aliye yo, baz, oswa woulèt pa gen ase chay-kapasite pote, sekirite operasyon alontèm-ekipman an ka konpwomèt.



Espesifikasyon chaj kabinè-pote yo anjeneral fè distenksyon ant chaj estatik ak dinamik. Kapasite chaj estatik refere a pwa kabinè a ka sipòte yon fwa ekipman yo enstale, tandiske kapasite chaj dinamik konte pou estrès mekanik ki fèt pandan mouvman kabinè, transpò, ak pwosesis enstalasyon ekipman an.



Lè w ap chwazi yon etajè sèvè òdinatè, yo ta dwe verifye kapasite chaj-pote yo kont pwa ekipman yo, metòd aliye yo ak espesifikasyon estriktirèl kabinè yo. Pou serveurs lou, yo ta dwe itilize ray dedye oswa etajè olye ke repoze sèlman sou vis aliye pou sipòte pwa a tout antye.



Faktè tankou materyèl ankadreman, epesè ray, estrikti kwa-travès, konsepsyon baz, ak konfigirasyon aliye tout enfliyanse frigidité estriktirèl an jeneral. Deplwaman sant done ki gen gwo -dansite mande pou analiz sistematik paramèt sa yo olye yo konsantre sèlman sou dimansyon ekstèn yo.





Jesyon tèmik se yon aspè kritik nan konsepsyon etajè. Konpozan tankou CPU, GPU, modil memwa, kondui di, ak inite ekipman pou pouvwa jenere chalè pandan operasyon sèvè. Si chalè sa a pa gaye san pèdi tan, tanperati entèn yo ap monte, sa ki kapab mennen nan throttling tèmik, echèk ekipman, oswa yon vi ki pi kout pou konpozan yo.



Pandan ke etajè tradisyonèl yo ta ka konte sou fanatik anlè-monte pou ede ak tiyo echapman chalè, sant done modèn yo mete pi gwo anfaz sou jesyon koule lè ant etajè a ak sistèm èkondisyone jeneral etablisman an. Estrateji konsepsyon komen yo enkli konfigirasyon cho/frèt koulwa, kontenisyon koulwa frèt, kontenisyon koulwa cho, ak refwadisman nivo etajè-.



Pou sèvè gwo-pouvwa, tou senpleman ajoute plis fanatik etajè se ensifizan. Yon apwòch konsepsyon holistic obligatwa, kowòdone faktè tankou rapò pèforasyon nan pòt yo devan ak dèyè, direksyon koule lè sèvè, konfigirasyon panèl blanking, layout kab, ak koule sant done an jeneral.



Deplwaman ki gen gwo -dansite ka itilize refwadisman likid oswa lòt metòd jesyon tèmik ki gen gwo efikasite-. Apwòch sa yo chanje egzijans espas entèn yo, plan kanalizasyon, ak estrikti ki bay chaj-; Se poutèt sa, metòd refwadisman platfòm sèvè a dwe konfime pandan etap akizisyon etajè a.



Etajè sèvè ensonorize yo itilize prensipalman nan anviwònman ki gen kondisyon strik kontwòl bri, tankou biwo, laboratwa, oswa sèten sit informatique kwen. Manto sa yo mande pou yon balans atansyon ant materyèl izolasyon son, jesyon koule lè, ak pèfòmans tèmik.





Kòm kantite serveurs ak koneksyon rezo ap grandi, jesyon kab efikas nan etajè a vin de pli zan pli enpòtan. San yo pa bon planifikasyon, kòd pouvwa, câbles kòb kwiv mete, fib optik, ak câbles jesyon ka anpeche antretyen ekipman ak anpeche koule lè.



Byen -etajè ki fèt yo anjeneral bay pwen antre kab nan tèt ak anba, ak espas dedye pou jesyon kab orizontal ak vètikal ki aliyen ak kote koòdone sèvè. Etajè ki gen gwo -dansite yo ta dwe tou enkòpore jesyon kab nan nivo pou anpeche kòd kouran, câbles rezo, ak fib optik anmele.



Reyon pliye kab se yon lòt paramèt konsepsyon kritik. Ensifizan reyon koube -patikilyèman pou fib optik ak gwo -kab kominikasyon gwo vitès-ka konpwomèt bon jan kalite transmisyon siyal. Lè w ap achte etajè, yo ta dwe chwazi espesifikasyon yo pou Pwodwi pou Telefòn jesyon kab ki baze sou volim aktyèl la nan kablaj ak oryantasyon an nan interfaces yo. Anjeneral etajè-patiraj yo itilize pou mete ekipman elektwonik espesifik nan sistèm etajè estanda yo. Konsepsyon yo konsantre pa sèlman sou bay yon bwat, men tou sou kondisyon estriktirèl tankou dimansyon aliye, vantilasyon, pwoteksyon EMC, baz, ak fasilite nan antretyen.





Nan sant done ki gen gwo -dansite, sistèm distribisyon pouvwa kabinè a afekte dirèkteman fyab operasyon sèvè a. PDU yo anjeneral enstale nan dèyè oswa bò nan kabinè a pou bay koneksyon kouran pou sèvè, switch, ak lòt ekipman IT.



Kòm pwopòsyon de sèvè pouvwa a ogmante, yon sèl aparèy ka konekte ak de sikwi pouvwa endepandan an menm tan; Se poutèt sa, distribisyon pouvwa kabinè dwe konplètman konte pou endepandans A ak B pouvwa manje. Pou ekipman misyon-kritik, planifikasyon entegre ki enplike inite UPS, kabinè distribisyon kouran, ak sistèm pouvwa sekou yo mande tou.



Kapasite sistèm distribisyon pouvwa pa ta dwe estime sèlman ki baze sou kantite serveurs; olye de sa, kalkil yo dwe dekonpoze nan pouvwa nominal aparèy endividyèl yo, pousantaj chaj aktyèl yo, kouran kouran, ak bezwen ekspansyon nan lavni.



Nan kabinèt ki gen gwo -dansite, pwen koneksyon kouran, plasman PDU, ak wout kab yo dwe kowòdone ak kondisyon dissipation chalè ak espas aksè antretyen. Yon Layout rasyonèl ka diminye chemen livrezon pouvwa ak minimize obstak koule lè ki te koze pa câbles pouvwa.





Kabinè modèn sant done yo ap evolye soti nan estrikti senp mekanik aliye nan konpozan enfrastrikti entèlijan. Detèktè siveyans tanperati, imidite, lafimen, aktyèl, vòltaj, ak aksè kabinè pèmèt siveyans tan reyèl -de estati operasyonèl kabinè a.



Siveyans tanperati ak imidite ede pèsonèl operasyon ak antretyen (O&M) detèmine si kondisyon andedan ak alantou kabinè a rete nan limit optimal. Pou sèvè ki gen gwo -dansite, sistèm siveyans la ka detekte san pèdi tan pwoblèm refwadisman potansyèl si tanperati lè admisyon an monte yon fason ki pa nòmal.



Deteksyon lafimen idantifye lafimen ki soti nan malfonksyònman ekipman oswa lòt anomali. Entegrasyon ak sistèm nan-sispansyon dife lajè etablisman an plis akselere deteksyon an nan evènman nòmal.



Smart PDU yo ka kontwole paramèt pou yon sèl oswa plizyè sikwi pouvwa, bay fondasyon done pou analiz konsomasyon pouvwa ekipman, planifikasyon kapasite, ak dyagnostik fay. Konekte done kabinè a ak sistèm Jesyon Enfrastrikti Sant Done (DCIM) atravè koòdone kominikasyon tou pèmèt jesyon O&M plis santralize.





Seleksyon kabinè pa ta dwe baze sèlman sou espesifikasyon wotè tankou "42U" oswa "48U"; faktè tankou dimansyon ekipman, kondisyon pouvwa, dissipation chalè, kapasite pote chay -, ak clearance antretyen yo dwe konsidere tou.



Pou grap sèvè estanda, youn dwe premye verifye wotè ak pwofondè nan sèvè yo, Lè sa a, detèmine kantite ki nesesè nan inite etajè (U) ak pwofondè a aliye efikas. Si gen yon gwo volim nan ekipman, yo dwe plase tou pou switch, PDU, òganizatè jesyon kab, ak aksè antretyen.



Pou ti biwo oswa laboratwa, kabinèt gwosè mwayen-a-ti-(tankou etajè 18U) se opsyon ki apwopriye, paske yo satisfè bezwen enstalasyon ekipman yo pandan y ap minimize anprint fizik la.

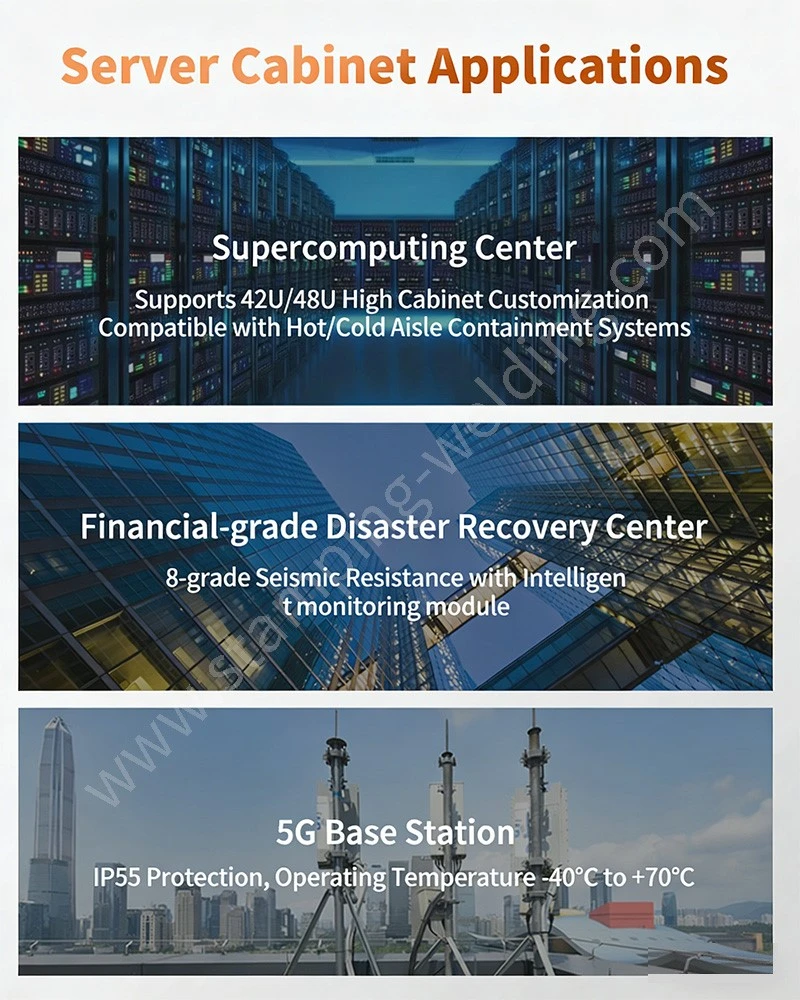

Pou sant done gwo-echèl yo, yon evalyasyon konplè nesesè, ki kouvri wotè kabinè, lajè ak pwofondè, ansanm ak kapasite chaj-pote, metòd refwadisman, kapasite distribisyon pouvwa, ak achitekti kabl rezo a. Pandan ke kabinèt ki pi wo (tankou etajè 48U) ofri plis espas aliye vètikal, deplwaman aktyèl yo dwe pran an kont wotè plafon, chemen transpò, clearance antretyen, ak règleman sekirite dife.



Pou nœuds kominikasyon deyò, anplis espas aliye ekipman, faktè kritik pou verifye enkli evalyasyon pwoteksyon (IP), ranje tanperati opere, estrikti sele, metòd dissipation chalè, ak rezistans korozyon.







Souvan avansman nan sèvè AI, segondè-informatik pèfòmans (HPC), ak enfòmatik kwen, kabinèt sant done yo ap evolye nan gwo dansite pouvwa, gwo chaj-kapasite pote, dissipation chalè efikas, ak jesyon entelijan.



Sou yon bò, nivo pouvwa sèvè k ap monte yo ap mete pi gwo demann jesyon tèmik sou kabinèt tradisyonèl ki refwadi lè-; adopsyon refwadisman likid, teknoloji plak frèt, ak lòt solisyon jesyon tèmik ki gen gwo efikasite-ap gen plis enfliyans sou konsepsyon estriktirèl kabinè.



Nan lòt men an, kòm dansite ekipman nan kabinèt ogmante,sistèm distribisyon pouvwadwe sipòte pi gwo chay pouvwa pandan w ap kenbe kapasite A/B manje, redondance UPS, ak fonksyon siveyans aleka.



Anplis de sa, konsepsyon modilè ap vin yon tandans kle pou sistèm kabinè. Lè w itilize dimansyon estanda, estrikti aliye reglabl, PDU modilè, ak konpozan siveyans entèlijan, fleksibilite tou de konstriksyon premye sant done ak ekspansyon ki vin apre yo ka amelyore.



Soti nan yon pèspektiv konsepsyon jeni, kabinèt nan lavni pa pral senpleman estrikti fèy otonòm-yo; pito, yo pral sèvi kòm entèfas estriktirèl entegre sèvè, distribisyon pouvwa, refwadisman, koneksyon rezo, ak sistèm siveyans entelijan.



Kontinwe, apwòch konsepsyon yo dwe chanje soti nan konsantre sou enstalasyon an nan moso endividyèl nan ekipman nan direksyon optimize a kowòdone nan tout enfrastrikti nan sant done.



Konsènan akizisyon jeni, seleksyon kabinè mande pou validasyon teknik ki baze sou paramèt pratik-tankou dimansyon ekipman, inite etajè (U-espas), kapasite-pote chaj, jesyon tèmik, distribisyon pouvwa, jesyon kab, ak anviwònman enstalasyon an-anvan estrikti espesifik ak espesifikasyon yo fini.
