Ki jan kabinèt kontwòl elektrik kondwi otomatik endistriyèl: aplikasyon nan tout sektè kle yo

Kabinè kontwòl elektrik yo se moso ekipman omniprésente nan sektè tankou automatisation endistriyèl, machin, liy pwodiksyon, HVAC, estasyon ponpe, sistèm enèji, ak kontwòl pwosesis. Yo mete konpozan -ki gen ladan pwovizyon kouran, aparèy pwoteksyon, kontwolè, relè, PLC, kondui frekans varyab (VFD), tèminal, ak ekipman kominikasyon-nan yon patiraj pwoteksyon, fasilite distribisyon kouran, kontwòl, pwoteksyon, ak koneksyon siyal pou machin nan.



Pou manifaktirè ekipman endistriyèl, entegratè sistèm automatisation, ak pwofesyonèl akizisyon, yon kabinè switching se pi plis pase jis yon bwat metal pou lojman konpozan elektrik; li se yon totalman ki fèt, branche, reyini, ak teste sistèm kontwòl elektrik. An konsekans, desizyon akizisyon yo dwe konsidere faktè tankou estrikti patiraj, konpozan elektrik, metòd kontwòl, evalyasyon pouvwa, fil elektrik, dissipation chalè, kondisyon anviwònman, ak kondisyon antretyen alontèm-.





Yon kabinè kontwòl pouvwa dwe konprann kòm yon inite kontwòl konplè ki loje konpozan kontwòl elektrik ak pwoteksyon ki nesesè pou ekipman endistriyèl nan yon patiraj sèl. Nan sistèm automatisation tipik, ekipman pou pouvwa faktori a antre nan kabinè kontwòl la an premye epi yo distribye atravè yon switch prensipal, disjoncteurs, fusibles, oswa lòt aparèy pwoteksyon. Lè sa a, pouvwa a ap dirije nan PLC, kondui frekans varyab (VFD), kondui servo, kontakè, modil ekipman pou pouvwa, ak lòt chaj ki baze sou kondisyon ekipman espesifik.



An menm tan, siyal ki soti nan aparèy jaden-tankou detèktè, pouse-bouton, switch limit, switch presyon, ak detèktè tanperati-antre nan kabinè a atravè blòk tèminal oswa modil I/O pou trete pa PLC a oswa lòt sistèm kontwòl. Kabinè modèn kontwòl endistriyèl yo jeneralman konprann an tèm de kouch fonksyonèl: opinyon pouvwa, manyen pouvwa, kontwòl, deteksyon / deteksyon, ak kominikasyon.



Se poutèt sa, fonksyon debaz yo nan yon kabinè kontakteur ka rezime nan kat aspè: ekipman pou pouvwa, kontwòl, pwoteksyon, ak koneksyon.





Nan sektè endistriyèl la, tèm tankou "kabinè demaraj motè," "Kontwòl elektrik Panel," "Kontwòl Kabinè," ak "Endistriyèl Kontwòl Panel" souvan gen siyifikasyon sipèpoze.



Yon "kabinè elektrik grp" anjeneral mete aksan sou ekipman kontwòl endistriyèl nan yon kabinè-style patiraj, tandiske yon "Panol kontwòl elektrik" ka refere espesyalman a koòdone kontwòl la oswa, pi lajman, nan sistèm kontwòl endistriyèl ki loje nan yon patiraj. Nan kèk pwojè, yon "Kontwòl Panel" ta ka yon miray-inite ki monte oswa yon estrikti kabinè endepandan. Se poutèt sa, lè w ap achte, youn pa ta dwe jije estrikti pwodwi a sèlman pa non li; olye de sa, li esansyèl pou verifye dimansyon kabinè yo, konpozan entèn yo, metòd aliye, ak fonksyon espesifik yo.

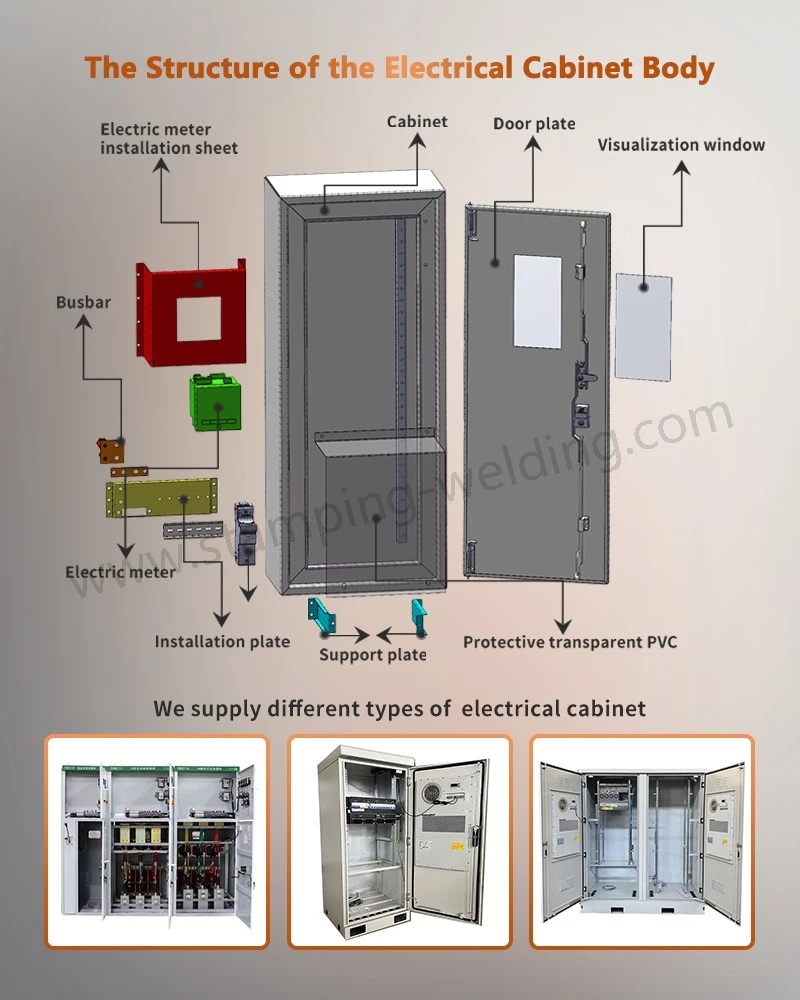

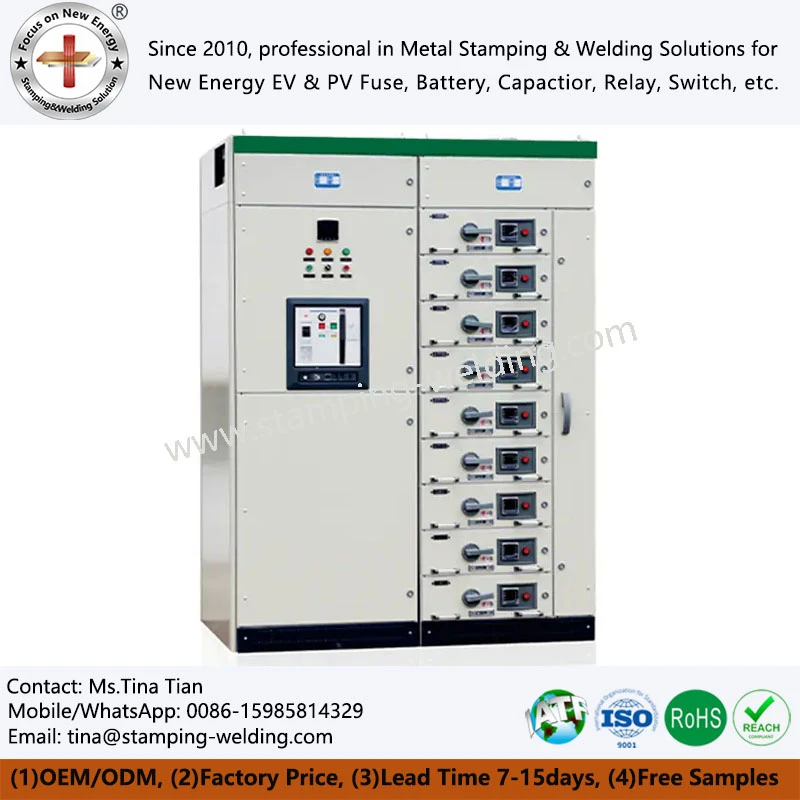

Yon patiraj kabinè kontwòl konplè anjeneral konsiste de de pati: estrikti kabinè a ak konpozan elektrik entèn yo. Estrikti kabinè a jeneralman gen ladan patiraj la, aliye backplate, pòt, gon, mekanis bloke, aliye ray, kanal fil, pwen antre kab, ak konpozan baz. Konpozan elektrik entèn yo varye selon aplikasyon espesifik la. Konpozan komen yo enkli disjoncteurs, fusibles, kontakteurs, rle, 24V DC ekipman pou pouvwa, PLCs, modil I/O, HMI, VFD, servo kondui, blòk tèminal, transfòmatè, pwoteksyon vag, filtè EMI, ak aparèy kominikasyon.



Se pa tout kabinè kontwòl mande pou tout eleman sa yo. Pou egzanp, yon kabinè distribisyon pouvwa dedye ta ka prensipalman prezante disjoncteurs, busbars, ak aparèy pwoteksyon, tandiske yon kabinè kontwòl PLC ta konsantre plis sou PLC a, modil I/O, rle, modil kominikasyon, ak ekipman pou pouvwa kontwòl. Se poutèt sa, yo ta dwe detèmine konfigirasyon entèn kabinè kontwòl la ki baze sou fonksyon espesifik ekipman an.

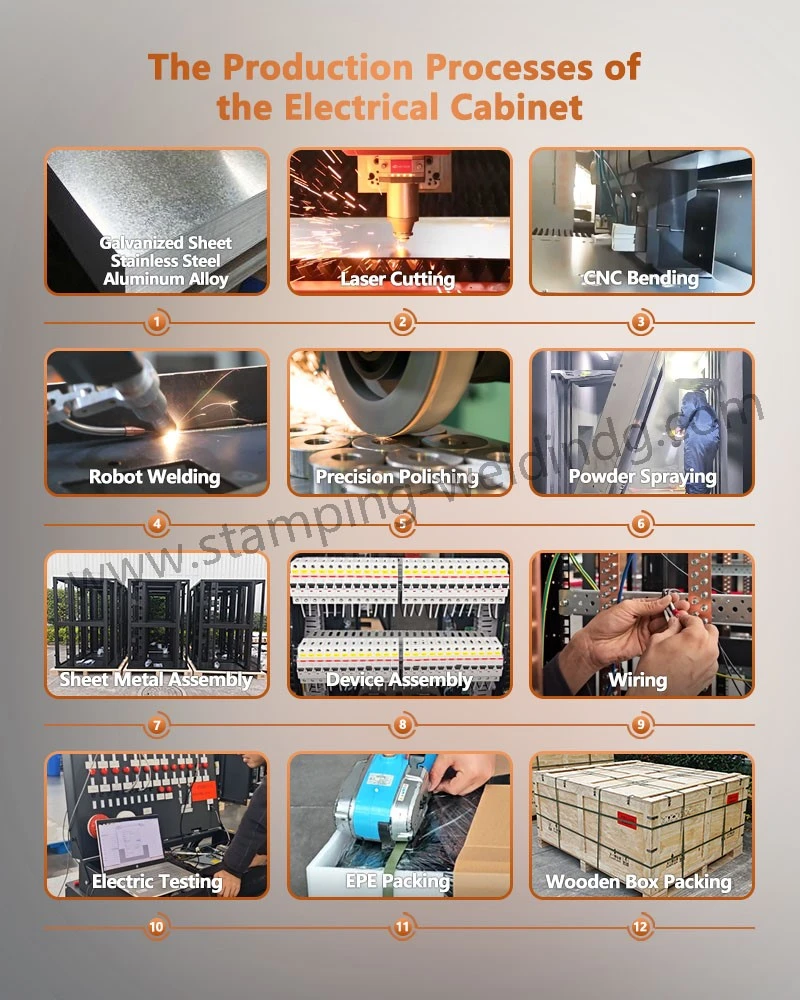

Faktori kabinè elektrik endistriyèl yo se yon pwosesis konplè ki entegre fabwikasyon tòl, asanblaj elektrik, ak entegrasyon sistèm kontwòl. Pwodiksyon tipikman kòmanse ak yon analiz de kondisyon kliyan, chema elektrik, Bill of Materials (BOM), ak konsepsyon estriktirèl kabinè a; Dimansyon kabinè ak layout entèn yo detèmine ki baze sou evalyasyon pouvwa ekipman, konpozan kontwòl, anviwònman enstalasyon, ak kondisyon pwoteksyon. Apre sa, etap fabwikasyon tòl la enplike nan pwosesis tankou koupe lazè, pwensonaj CNC, koube, soude, ak fanm k'ap pile pou fabrike kò kabinè a, pòt, aliye backplates, ak konpozan estriktirèl ki gen rapò. Tretman sifas yo-tankou kouch poud oswa penti-aplike pou amelyore rezistans korozyon ak bon jan kalite ayestetik.



Yon fwa estrikti kabinè a fini, pwosesis la deplase nan etap asanble elektrik la. Konpozan tankou disjoncteurs, kontakteurs, rle, PLC, kondui frekans varyab (VFD), modil ekipman pou pouvwa, blòk tèminal, ak lòt eleman kontwòl yo enstale dapre desen konsepsyon, ansanm ak aliye nan ray DIN, kanal fil, ak estrikti tè. Fil elektrik swiv, ki enplike wout la nan pouvwa, kontwòl, siyal, ak liy kominikasyon ki baze sou chema. Fil, tèminal, ak konpozan yo make pou asire fil elektrik klè ak estanda ki fasilite antretyen nan lavni.



Apre asanble ak fil elektrik, enspeksyon kalite konplè ak tès elektrik yo fèt. Men sa yo enkli enspeksyon vizyèl, verifikasyon fil elektrik, chèk kontinite, tès rezistans izolasyon, chèk pwoteksyon tè, ak tès fonksyonèl, osi byen ke pouvwa -sou tès ak Tès Akseptasyon faktori (FAT) an akò ak espesifikasyon pwojè yo. Pwosesis pwodiksyon fen -{-fen -konsepsyon, fabwikasyon tòl, tretman sifas, asanblaj elektrik, fil elektrik estanda, ak enspeksyon final-asire ke bwat kabinè ki enpèmeyab deyò a satisfè egzijans pwojè konsènan entegrite estriktirèl, sekirite elektrik, fonksyonalite kontwòl, ak fyab fonksyonèl alontèm.





Seksyon prensipal ekipman pou pouvwa a responsab pou san danje routage ekipman pou pouvwa ekstèn nan kabinè kontwòl la.
Yo dwe chwazi switch prensipal, disjoncteurs, fusibles, ak lòt konpozan pwoteksyon ki apwopriye dapre faktè tankou vòltaj antre ekipman an, kantite faz, kouran nominal, ak kondisyon sikwi kout-.



Yon fwa pouvwa prensipal la antre nan kabinè a, li distribye nan divès sikwi. Pou egzanp, pouvwa pou yon motè ta ka dirije nan yon kondwi frekans varyab (VFD) oswa starter motè; yon sistèm PLC ka mande pou yon ekipman pou 24V DC; ak ekipman oksilyè-tankou ekleraj, fanatik, ak aparèy chofaj-kapab fonksyone nan diferan nivo vòltaj.



Yon estrikti distribisyon pouvwa byen -konsepsyon ede pèsonèl antretyen byen vit konprann tout sistèm kontwòl la epi fasilite depanaj.





PLC (Programmable Logic Controller) se youn nan aparèy kontwòl ki pi komen yo jwenn nan kabinèt modèn kontwòl automatisation endistriyèl yo.
Li resevwa siyal opinyon soti nan detèktè ak aparèy jaden, trete done yo dapre lojik pwograme, ak Lè sa a, voye kòmandman kontwòl nan kontakè, rle, tiyo, kondui frekans varyab (VFDs), oswa lòt aparèy aktif.



Kontinwe, konsepsyon yon kabinè kontwòl PLC dwe konte pou entèkoneksyon ki genyen ant eleman tankou CPU PLC, modil I/O, ekipman pou pouvwa 24V, modil kominikasyon, blòk tèminal, ak rle. Si ekipman an bezwen kominike ak yon òdinatè lame, sistèm SCADA, oswa lòt rezo endistriyèl, koòdone pou pwotokòl tankou Ethernet, PROFINET, oswa Modbus ka nesesè tou.





VFDs (Variable Frequency Drives) ak kondui servo yo se eleman esansyèl nan ekipman endistriyèl ki mande kontwòl sou vitès motè, koupl, ak mouvman. VFD yo prensipalman itilize pou kontwole vitès opere ak estati motè AC, tandiske servo kondui yo pi byen adapte pou sistèm mouvman ki mande kontwòl egzak nan pozisyon, vitès oswa koupl.



Depi aparèy elektwonik pouvwa sa yo jenere chalè ak potansyèl entèferans elektwomayetik pandan operasyon an, yo dwe ak anpil atansyon planifye kote enstalasyon yo, espas dissipation chalè, ak routage kab nan kabinè elektwonik la.





Blòk tèminal sèvi kòm yon koòdone enpòtan ki konekte kabinè kontwòl la ak aparèy jaden yo. Detèktè, pouse-bouton, actuators, motè, tiyo, ak lòt ekipman jaden sou yon liy pwodiksyon tout bezwen koneksyon ak kabinè kontwòl la. Si yon gwo kantite fil jaden yo te konekte dirèkteman nan PLC, rle, oswa kondui, li ta konplike fil elektrik entèn ak anpeche antretyen.



Blòk tèminal pèmèt fil elektrik yo dwe sistematik nimewote ak kategori. Sa a pèmèt enjenyè yo byen vit lokalize fil espesifik lè l sèvi avèk chema elektrik, kidonk amelyore efikasite nan enstalasyon ak depanaj.





PLC a andedan yon kabinè kontwòl anjeneral pa sous chalè prensipal la; ekipman ki mande siyifikatif jesyon tèmik souvan gen ladan VFD, servo kondui, ekipman pou pouvwa, transfòmatè, kontakè, ak lòt konpozan pouvwa. Si eleman yo chaje twò dans oswa solisyon refwadisman an pa apwopriye, tanperati entèn yo ka monte kontinyèlman. Se poutèt sa, lè w ap desine yon kabinè kontwòl, li esansyèl pou chwazi yon solisyon refwadisman apwopriye ki baze sou faktè tankou jenerasyon chalè, tanperati anbyen, dimansyon kabinè, ak dansite eleman.

Metòd komen yo enkli konveksyon natirèl, fanatik filtre, refwadisman lè fòse{0}, echanjeur chalè, ak èkondisyone kabinè.

Nan anviwònman endistriyèl ki ekspoze a pousyè, vapè lwil oliv, imidite, oswa gaz korozif, yo dwe jwenn yon balans ant dissipation chalè ak pwoteksyon anviwònman an. Dènye direktiv teknik pou kabinè kontwòl PLC mete aksan sou ke kondisyon anviwònman, jesyon tèmik, ak konsepsyon antre kab yo ta dwe konsidere ansanm ak seleksyon an nan kabinè nan tèt li.





EMC (Konpatibilite Elektwomayetik) se yon faktè enpòtan nan konsepsyon kabinè kontwòl endistriyèl yo. Kabinè sa yo souvan mete yon melanj de konpozan-tankou ekipman pou kouran AC, VFD, servo drive, kontaktè, PLC, detèktè, aparèy siyal analòg, ak ekipman kominikasyon endistriyèl-nan tou pre. Si yo mete liy yo twò pre ansanm, yo mal achemine oswa yo mete mal sou tè a, risk pou entèferans elektwomayetik ogmante.



Se poutèt sa, lè w ap desine yon kofr elektrik, li esansyèl pou w konsidere separasyon liy elektrik yo ak liy kontwòl sansib, osi byen ke pwoteksyon, baz, ak filtraj. Yon konsepsyon kabinè ki byen planifye tou bay enjenyè yo yon konpreyansyon pi klè sou chemen kouran elektrik, achitekti kontwòl, ak koneksyon sou teren, kidonk senplifye komisyonin ak antretyen.

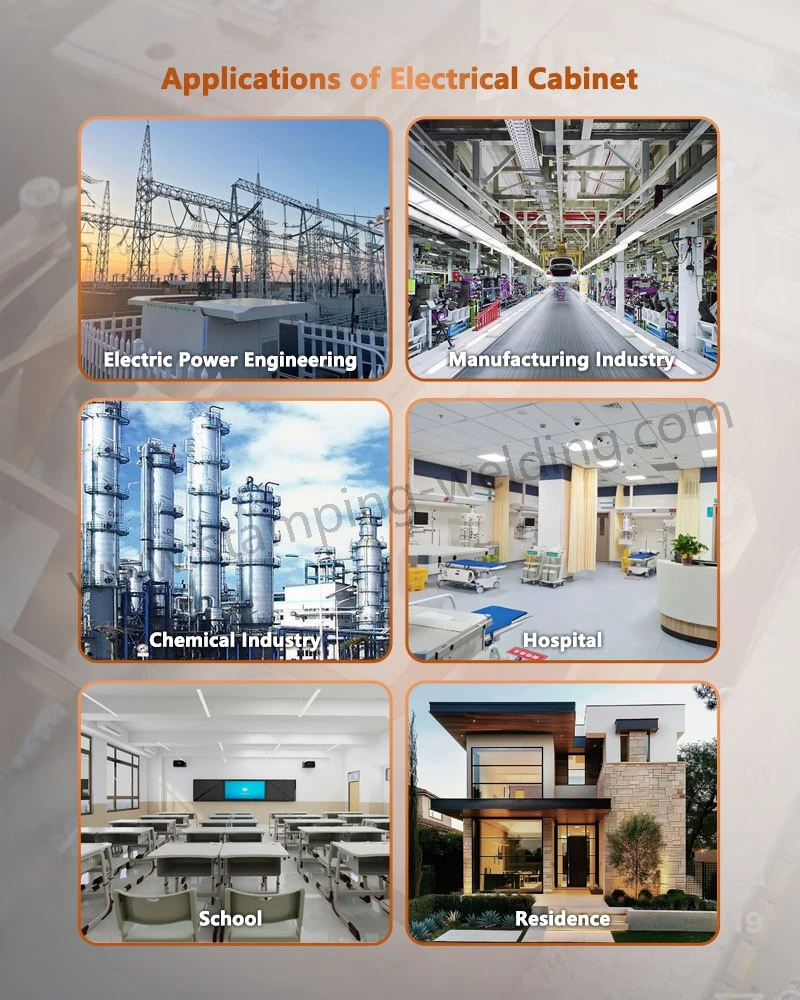

Se asanble elektrik kabinè lajman ki itilize nan automatisation endistriyèl ak kontwòl ekipman.



Nan sektè machin lan, yo itilize nan zouti machin CNC, machin anbalaj, près Stamping, machin bòdi piki, ekipman asanble, ak liy pwodiksyon robotik. Nan endistri pwosesis yo, yo sèvi aplikasyon tankou tretman dlo, estasyon ponpe, sistèm HVAC, pwosesis manje, ak ekipman pwosesis chimik.



Nan nouvo sektè enèji a, yo aplike nan ekipman fabrikasyon batri, sistèm fotovoltaik, inite depo enèji, ak liy pwodiksyon EV.



Pou OEM yo, yo ka delivre kabinè elektrik Customized deyò kòm yon pati entegre nan machin nan tèt li.







Kondisyon elektrik yo varye anpil nan diferan kalite ekipman. Yon estasyon ponpe senp ta ka sèlman mande disjoncteurs, kontakteurs, rle, ak yon VFD, tandiske yon liy pwodiksyon otomatik ta ka bezwen PLCs, HMI, VFD miltip, kondui servo, switch endistriyèl, relè sekirite, ak anpil kapasite I / O.



Kontinwe, kliyan endistriyèl souvan mande personnalisation pwepare a ekipman espesifik la. Pèsonalizasyon sa a englobe non sèlman dimansyon kabinè yo, men tou layout eleman entèn yo, pwen antre ak sòti kab, metòd aliye, dissipation chalè, fil elektrik, etikèt, konfigirasyon tèminal, ak pwotokòl tès yo.





Lè pwokire yon kabinè fuse, li se konseye pou kòmanse pa konsidere ekipman spécifications ak anviwònman fonksyònman.



Premye, verifye vòltaj la antre, aktyèl rated, evalyasyon pouvwa ekipman, ak metòd kontwòl.

Next, detèmine eleman kle yo, tankou PLC, VFD, servo kondui, HMI, ak aparèy kominikasyon.

Lè sa a, evalye anviwònman enstalasyon an, pran an kont faktè tankou andedan kay la kont deyò plasman, tanperati, imidite, pousyè, vapè lwil oliv, ak prezans nan eleman korozivite.

Finalman, konfime dimansyon kabinè yo, evalyasyon pwoteksyon IP / NEMA, metòd dissipation chalè, konfigirasyon fil elektrik, kondisyon tès, ak dokiman teknik ki enpòtan.





Yon optimisékabinè kontwòl elektrikse yon bagay ki enpòtan anpil pou asire ke ekipman kontinye ap fonksyone, konfòmite sevè sekirite, ak efikasite operasyon alontèm. Patenarya ak bon ekspè nan jeni ede ou rasyonalize entegrasyon sistèm ak anpeche echèk jaden ki koute chè. Kontakte ekip jeni nou an jodi a pou diskite sou kondisyon pwojè koutim ou yo, mande yon sitasyon teknik adapte, oswa evalye solisyon kabinè kontwòl sou mezi pou sistèm otomatik ou yo.
