Ki jan laminated BusBars diminye entèferans elektwomayetik atravè estrikti laminated yo: efè a sinèrji nan anile jaden mayetik ak ba enduktans pèdi
May 02, 2026
Nan sistèm elektwonik modèn pouvwa, entèferans elektwomayetik (EMI) te toujou yon defi enpòtan pou konsèpteur. Laminated BusBars, ak estrikti inik laminated yo, ka efektivman siprime jenerasyon an ak pwopagasyon EMI nan nivo fizik la. Endistri analiz teknik endike ke prensip rediksyon bri yo sitou depann sou anile mityèl nan jaden mayetik, minimize enduktans pèdi, ak yon rediksyon enpòtan nan zòn bouk aktyèl la.
Jaden mayetik anile youn ak lòt: kouple sere nan kouch kondiktè pozitif ak negatif pwodui yon efè anile.

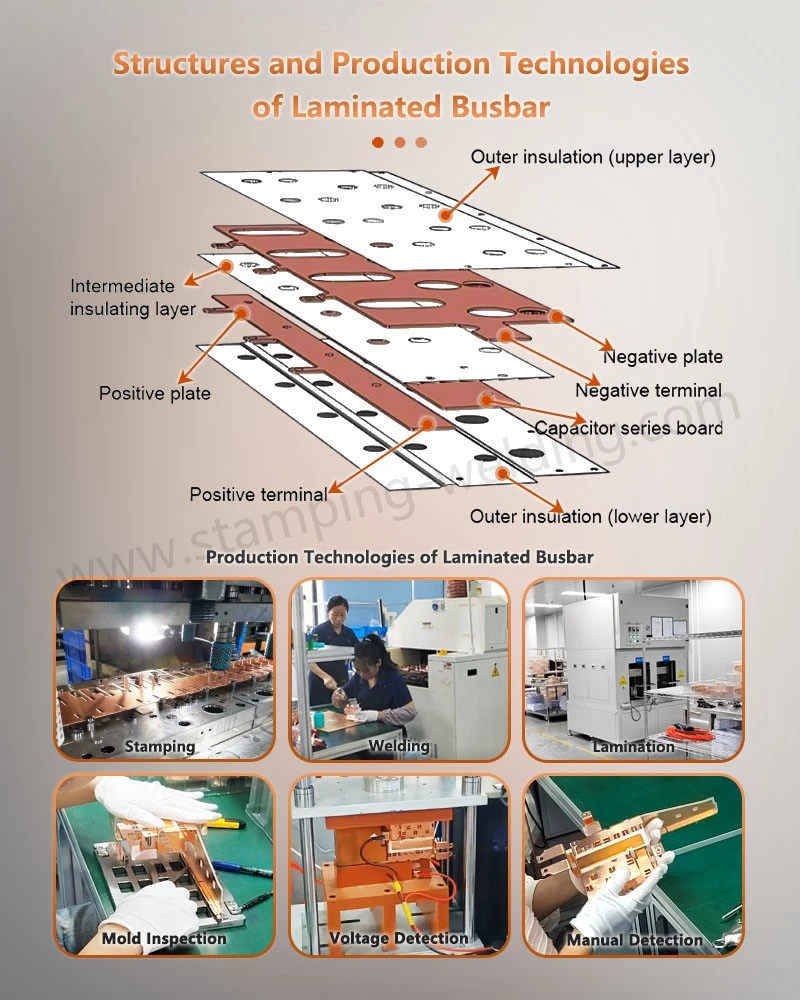

Estrikti debaz la nan busbar laminated la konsiste de kouch altène nan kondiktè pozitif ak negatif ki separe sèlman pa yon materyèl izolasyon trè mens. Lè kouch pozitif ak negatif ak direksyon opoze aktyèl yo byen adjasan, dapre lwa Ampere a, jaden mayetik yo jenere yo nan direksyon opoze, kidonk anile jaden yo nan espas ekstèn ak siyifikativman diminye fòs la an jeneral mayetik. Pou ba laminated, entèferans elektwomayetik radiasyon siyifikativman siprime kòm jaden an ekstèn mayetik diminye.
Minimize enduktans pèdi: Diminye pwen vòltaj nan sous la
Endiktans la detèmine dirèkteman anplitid pwent vòltaj nan yon sikwi switching (V=L·di/dt). Segondè enduktans pèdi anplifye flux mayetik, kidonk amelyore entèferans elektwomayetik. Ba elimine chemen flux mayetik ant kondiktè yo lè yo byen kole kondiktè pozitif ak negatif yo, sa ki lakòz enduktans parazit ki ba anpil. Spikes vòltaj ki pi ba yo vle di mwens bri elektwomayetik, kidonk amelyore estabilite sistèm lan. Karakteristik sa a se patikilyèman enpòtan nan busbars Copper laminated ak ba laminated pou IGBT-kondwi motè ki baze sou yo itilize nan IGBT ak bank kondansateur.
Gwo -dispozisyon dansite minimize zòn bouk aktyèl la
Fil elektrik tradisyonèl yo souvan kreye gwo zòn bouk aktyèl, ki se tèt yo efikas antèn radyasyon. Estrikti ki gen kouch konsantre chemen wonn-kouran gwo yo nan yon modèl apeprè "fèy-tankou" olye ke "bouk-tankou", minimize zòn bouk aktyèl la epi konsa diminye sous bri elektwomayetik nan sous yo. Anplis de sa, desen paralèl milti-kouch asire yon distribisyon aktyèl ki pi inifòm nan tout seksyon transvèsal la, evite gwo -entansite chan mayetik ki te koze pa gwo fluctuations lokalize aktyèl yo, plis amelyore konpatibilite elektwomayetik jeneral pou busbar.
Wide aplikasyon pou konfime avantaj ki genyen nan rediksyon bri
Soti nan varyateur fotovoltaik ak kondansateur sipò DC nan entèkoneksyon ki genyen ant IGBTs ak bank kondansateur, pwodwi tankou Busbars laminated pou PV envèstisè ak Polypropylène Film Dielectric DC Sipò Kondansateur Laminated Bus Bars benefisye de prensip la nan enduktans ki ba pèdi ak anile jaden mayetik. Nan aplikasyon tankou elektwonik pouvwa, transpò tren, ekipman pou pouvwa ayewospasyal, ak gwo -founiti pou pouvwa soude frekans, ba yo te vin tounen yon solisyon endikap pou diminye entèferans elektwomayetik.
rezime
An rezime, laBusBar laminated, repoze sou konsepsyon kouch kondiktè pozitif ak negatif byen makonnen li yo, reyalize twa avantaj debaz: ba enduktans pèdi, ti zòn bouk, ak anile jaden mayetik. Sa a fondamantalman diminye entèferans elektwomayetik nan sistèm elektwonik pouvwa epi li bay yon solisyon busbar serye pou desen elektrik ak dansite pouvwa segondè ak frekans switch segondè.
Kontakte nou
Si w ap chèche pou yon solisyon pwofesyonèl Laminated BusBars pou adrese pwoblèm entèferans elektwomayetik nan sistèm elektwonik pouvwa ou yo, tanpri ou lib pou kontakte nou pou plis diskisyon.
