Analiz pwofondè pwoblèm komen nan Layout entèn la ak fil elektrik nan kabinè kontwòl PLC

Ekipman pou pouvwa a nan kabinè kontwòl PLC divize an ekipman pou pouvwa ekstèn ak ekipman pou pouvwa entèn, ki gen diferan fonksyon ak kondisyon, epi yo se baz la pou asire operasyon an ki estab nan PLC. Ekipman pou pouvwa ekstèn yo itilize pou kondwi aparèy pwodiksyon PLC (chaj) epi bay siyal opinyon, ke yo rele tou ekipman pou pouvwa itilizatè a. Ka gen plizyè espesifikasyon nan ekipman pou pouvwa ekstèn pou menm PLC a, ak kapasite li yo ak pèfòmans yo detèmine pa aparèy yo pwodiksyon ak sikui opinyon PLC. Akòz fonksyon filtraj ak izolasyon sikwi I/O PLC a, kondisyon pou ekipman pou pouvwa ekstèn yo relativman ba. Ekipman pou pouvwa entèn la se ekipman pou pouvwa k ap travay pou kous entèn PLC a, ak pèfòmans li dirèkteman afekte fyab PLC Kabinè Eleman yo. Se poutèt sa, li gen gwo kondisyon epi li anjeneral yo itilize kòm yon mòd switch estabilize ekipman pou pouvwa oswa yon prensipal sideband ba -pase filtre estabilize ekipman pou pouvwa.

Nan sitiyasyon ki gen gwo entèferans oswa kondisyon segondè fyab, yo ta dwe itilize yon transfòmatè izolasyon ak yon kouch pwoteksyon pou pouvwa sistèm PLC a, epi yo ka konekte yon sikwi filtre LC an seri sou bò segondè transfòmatè a izolasyon; An menm tan an, yo ta dwe itilize yon koneksyon pè trese ant transfòmatè izolasyon an ak PLC ak ekipman pou I/O pouvwa pou kontwole entèferans mòd seri. Liy pouvwa sistèm lan ta dwe chwazi ak dyamèt fil ase pou redwi gout vòltaj liy lan lè yo kòmanse ekipman gwo kapasite. Lè sikwi opinyon PLC la konekte ak yon ekipman pou pouvwa DC ekstèn, yo ta dwe itilize yon ekipman pou pouvwa estabilize an premye pou evite siyal opinyon erè.

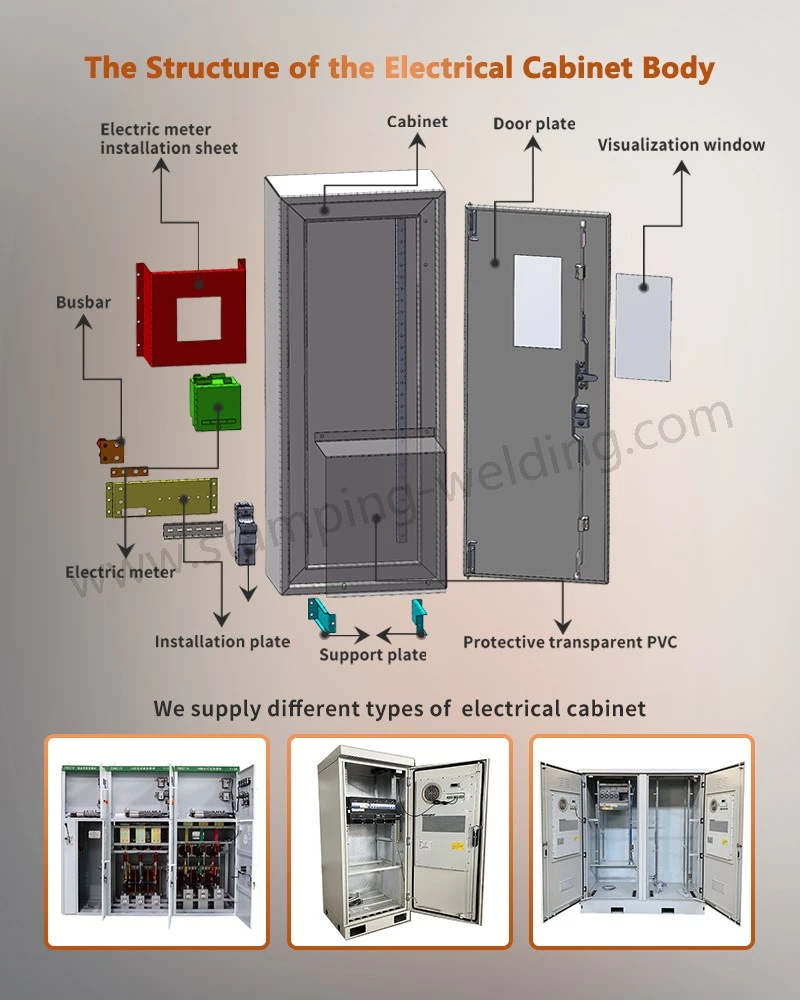

Youn nan kondisyon debaz yo pou Layout ak fil elektrik kabinè kontwòl PLC se rete lwen sous entèferans fò pou evite siyal entèferans ki afekte operasyon nòmal ekipman yo. Lè fil elektrik, liy elektrik, liy kontwòl, liy elektrik PLC, ak liy I / O bezwen fil elektrik separeman, epi transfòmatè izolasyon an konekte ak PLC a ak I / O lè l sèvi avèk câbles pè trese; Liy I/O yo ak gwo -liy elektrik PLC a bezwen achemine separeman. Si yo dwe mete yo nan menm plato kab la, liy AC ak DC yo ta dwe pake separeman. Si kondisyon yo pèmèt, yo ta dwe bay priyorite wout nan plato separe pou minimize entèferans. An tèm de kote enstalasyon, PLC a ta dwe kenbe lwen sous entèferans fò tankou machin soude, gwo -disèy redresman Silisyòm pouvwa, ak gwo ekipman pouvwa. Li pa ta dwe enstale nan menm kabinè aplikasyon an ak aparèy elektrik ki gen gwo -vòltaj.

Distans ki genyen ant PLC a ak liy elektrik la nan kabinè a ta dwe pi gran pase 200mm. Chaj endiktif (tankou gwo -relè pouvwa ak bobin kontak) nan kabinè a menm ak PLC a ta dwe konekte nan paralèl ak sikui RC suppression arc. Anplis de sa, liy pwodiksyon AC ak liy pwodiksyon DC pa dwe sèvi ak menm kab la, epi liy pwodiksyon yo ta dwe kenbe lwen liy vòltaj segondè - ak liy elektrik ke posib pou fè pou evite aranjman paralèl.

Normalisation nan fil elektrik I/O tèminal dirèkteman afekte presizyon ak sekirite ekipman PLC Panel Kontwòl Lojik Pwogram Nerjaveèi Otomatik Kabinè siyal transmisyon, ak kondisyon ki enpòtan yo dwe estrikteman swiv. Lè fil elektrik, liy D 'ak pwodiksyon PLC a bezwen yo dwe dirije separeman, ak switch la ak siyal analòg yo bezwen tou mete separeman. Siyal analòg yo dwe transmèt lè l sèvi avèk fil kouvwi, ak youn oswa toude bout nan kouch pwoteksyon an tè, ak rezistans nan tè a ta dwe mwens pase 1/10 nan rezistans nan kouch pwoteksyon. An tèm de fil elektrik opinyon, longè fil elektrik la pa ta dwe twò lontan. Si entèferans anviwònman an piti epi gout vòltaj la pa enpòtan, li ka pwolonje yon fason ki apwopriye; Antre ak pwodiksyon liy yo pa dwe pataje menm kab la epi yo dwe entèdi separe; Panno kabinè kontwòl otomatik G8 Switchgear PLC yo de preferans konekte ak tèminal yo opinyon lè l sèvi avèk kontak nòmalman louvri, asire konsistans ant dyagram nan nechèl ak schematic relè a pou lekti fasil ak debogaj.

An tèm de koneksyon pwodiksyon, li nesesè yo fè distenksyon ant pwodiksyon endepandan ak pwodiksyon komen. Diferan gwoup ka sèvi ak diferan kalite ak nivo vòltaj pwodiksyon vòltaj, pandan y ap menm gwoup pwodiksyon an mande pou itilize menm kalite ak nivo vòltaj nan ekipman pou pouvwa; Li nesesè pou fè pou evite sikui kout nan chaj la ki konekte ak konpozan pwodiksyon yo pou anpeche boule nan tablo sikwi enprime a; Lè w ap itilize pwodiksyon relè, li nesesè pou chwazi espesifikasyon ki apwopriye pou chaj endiktif epi ajoute relè izolasyon si sa nesesè pou pwolonje lavi sèvis relè a; An menm tan an, mezi anti-entèferans yo bezwen pran, tankou pwodiksyon DC ak pwoteksyon tib freewheeling, pwodiksyon AC ak sikwi absòpsyon kapasite enpedans, elatriye.

Bon baz se yon garanti enpòtan pou operasyon serye nan kabinè PLC System pou dlo egou yo, ki ka asire sekirite ak efektivman siprime entèferans. Tè nan sistèm kontwòl PLC a gen ladan baz sistèm, tè pwoteksyon, AC tè, ak tè pwoteksyon. Sistèm baz chaotic ka fasilman lakòz divès defo. Si tè a chaotic, li pral lakòz distribisyon inegal nan potansyèl nan chak pwen tè, sa ki lakòz diferans potansyèl tè ak aktyèl bouk tè, ki pral entèfere ak operasyon an nòmal nan sistèm nan; Si kouch pwoteksyon kab la chita nan plizyè pwen, aktyèl ka pwodwi akòz diferans potansyèl tè a, ki ogmante risk pou yo frape zèklè epi li ka fòme tou yon bouk fèmen. Anba aksyon an nan chanje chan mayetik, kouran pwovoke ka pwodwi, ki ka entèfere ak kous la siyal atravè kouple.

An tèm de estanda baz, baz sekirite mande pou konekte tèminal la tè nan liy elektrik la nan kabinè a pou anpeche flit pouvwa oswa aksidan ki te koze pa kabinè a ke yo te chaje; Tè sistèm lan ta dwe asire ke Kabinè elektrik PLC Panel Kabinè a se nan menm potansyèl ak ekipman kontwole a, ak rezistans nan baz pa ta dwe depase 4 Ω. Anjeneral, tè a sistèm ekipman PLC konekte ak tèminal negatif nan ekipman pou pouvwa switch la andedan kabinè kontwòl la kòm tè a sistèm kontwòl; Siyal ak pwoteksyon tè dwe asire ke liy siyal la gen yon tè referans inik. Kab ki pwoteje yo ta dwe mete tè nan yon sèl pwen nan sitiyasyon kote entèferans kondiktif ka rive. Lè sous siyal la chita, kouch pwoteksyon an ta dwe chita sou bò siyal la. Lè sous siyal la pa chita, li ta dwe chita sou bò PLC. Kouch pwoteksyon nan jwenti liy siyal la ta dwe byen konekte ak izole pou evite milti-pwen baz.
