Devlopman akselere nan sistèm-depo- chaje solè entegre: Entegrasyon sistèm depo enèji ak aplikasyon milti-senaryo antre nan yon faz apwofondi aplikasyon.

Kondwi pa demann k ap monte pou machin elektrik (EV) chaje, pénétration a ogmante nan distribiye fotovoltaik (PV), ak ekspansyon kontinye nan aplikasyon pou depo enèji endistriyèl ak komèsyal, sinèrji ki genyen ant PV, depo enèji, ak enfrastrikti chaje ap ranfòse. Nan dènye ane yo, PV-depo-sistèm chaje yo te evolye soti nan konbinezon senp nan aparèy endividyèl nan sistèm enèji entegre; senaryo aplikasyon yo te elaji pi lwen pase estasyon rechaj tradisyonèl yo pou yo enkli pak endistriyèl, konplèks komèsyal, sant transpò, sant lojistik, ak zòn ki pa-grid yo.



Teknolojikman, nwayo yon sistèm chaje PV-depo- se pa sèlman nan ko-kouchman modil PV, pil depo enèji, ak ekipman chaje nan yon sèl sit, men nan reyalize operasyon kowòdone nan mitan divès kalite enèji sa yo atravè otobis DC, konvètisè depo enèji, sistèm jesyon enèji, ak inite kontwòl pouvwa.



Sistèm nan ajiste dinamik koule enèji ki baze sou faktè tankou pwodiksyon PV jenerasyon, eta{0}}depo-chaj (SoC), chaj chaj, kapasite griy la, ak pri elektrisite an tan reyèl-. Sa a optimize itilizasyon enèji renouvlab epi diminye enpak enstantane gwo -chaj pouvwa sou sistèm distribisyon kouran an.







Enfrastrikti rechaj EV bonè te depann prensipalman sou pouvwa griy dirèk, ak ekipman chaje ki fonksyone poukont PV ak sistèm depo enèji. Kòm nivo pouvwa chaje yo te ogmante, modèl distribisyon pouvwa tradisyonèl yo te fè fas a kontrent ki gen rapò ak kapasite transfòmatè, liy distribisyon, ak demann chaj pik. Se poutèt sa, entegre depo enèji nan enèji tanpon-konbine ak jenerasyon PV pou founi elektrisite vèt-te parèt kòm yon achitekti sistèm enpòtan anpil, patikilyèman nan senaryo ki limite kapasite distribisyon ki egziste deja.



Nan konfigirasyon sa a, sistèm depo enèji a aji kòm yon tanpon enèji ak regilatè pouvwa. Li ka satisfè demann pouvwa enstantane lè chaje chaj spike ak magazen enèji sipli pandan peryòd chaj ki ba oswa gwo jenerasyon PV. Nan rejyon ki gen tan-de-itilizasyon (ToU) pri elektrisite, sistèm depo enèji kapab tou kowòdone orè chaje ak dechaj ki baze sou estrateji jesyon enèji.



An tèm de estrikti pwodwi, PV-depo- sistèm chaje kounye a sou mache a jeneralman tonbe nan de kategori: trè entegre "tout-an-yon" pwodwi ak solisyon ki gen ladan eleman separe, modilè. Solisyon entegre tipikman prezante yon wo nivo de entegrasyon nan mitan pil depo enèji, inite konvèsyon pouvwa, distribisyon pouvwa, enfrastrikti chaje, ak modil kontwòl, kidonk diminye kantite konpozan sou sit la ak pwen koneksyon.



Kontrèman, solisyon divize-sistèm yo enplike konfigirasyon fotovoltaik, depo enèji, chaje, ak ekipman distribisyon pouvwa separeman dapre echèl pwojè a ak kondisyon sit, repoze sou yon platfòm jesyon enèji pou kowòdone operasyon sistèm lan.



Evolisyon sa a nan fòm pwodwi te mennen devlopman nan konpozan oksilyè -tankou kabinèt depo, konektè pouvwa, sistèm busbar, estrikti izolasyon, ak asanble jesyon tèmik-nan modilarite, normalisation, ak pi wo entegrasyon.



Sistèm depo enèji sèvi kòm yon fondasyon enpòtan pou operasyon kowòdone sistèm solè-plis-depo-plis-chaj.



Nan sistèm solè-plis-depo-plis-chaj, ekipman depo enèji non sèlman estoke enèji elektrik, men tou dirèkteman enfliyanse kapasite repons pouvwa sistèm lan ak estabilite operasyonèl. Kòm kapasite depo enèji ak evalyasyon pouvwa ogmante, sistèm sa yo ap evolye soti nan kabinèt batri senp nan inite konplè ki kowòdone plizyè subsistèm, ki gen ladan pil, PCS (Power Conversion Systems), distribisyon pouvwa, sipresyon dife, jesyon tèmik, ak EMS (Systèm Jesyon Enèji).



Sistèm depo enèji batri LiFePO4 tipik itilize inite batri modilè, konekte modil miltip an seri ak paralèl pou reyalize vòltaj ak kapasite sistèm ki nesesè yo. Estrikti modilè sa a fasilite transpò, enstalasyon, ak antretyen, pandan y ap pèmèt tou ekspansyon kapasite sistèm ki baze sou kondisyon pwojè yo.



Pou aplikasyon nan chanm ekipman yo, pak endistriyèl yo, ak enstalasyon endistriyèl yo, sistèm depo enèji batri modilè yo ka konfigirasyon fleksib pou adapte espas ki disponib ak demann chaj. Konsepsyon sistèm dwe konte pou faktè tankou kapasite batri, chaj pik / pouvwa egzeyat, lavi sik, tanperati anbyen, ak clearance antretyen, olye ke detèmine espesifikasyon ekipman ki baze sèlman sou kapasite batri.

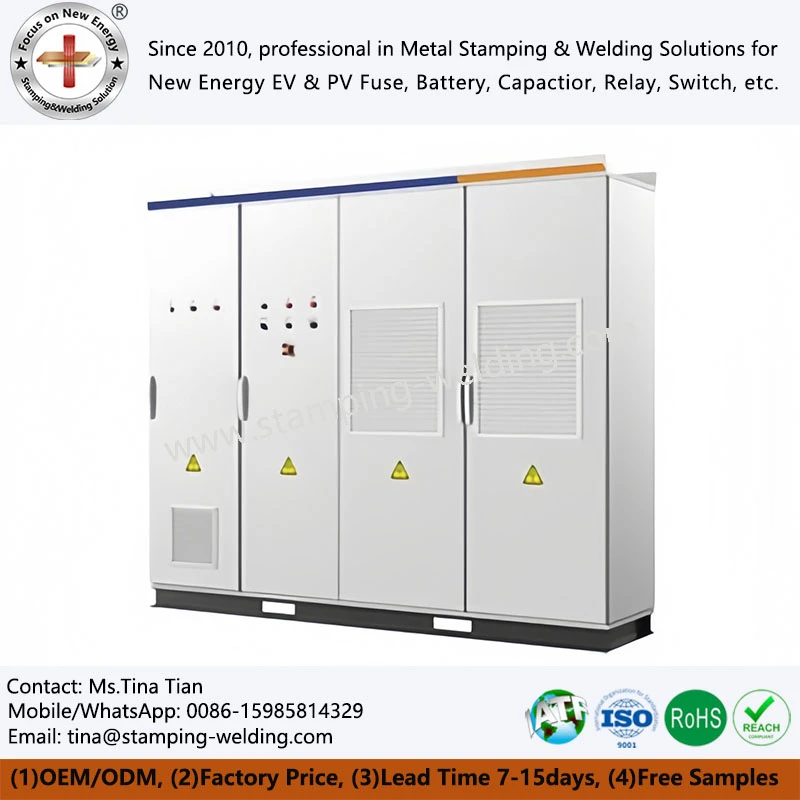

Avèk plis pwogrè nan entegrasyon sistèm, gen kèk inite yo ki gen pil, PCS, sistèm distribisyon pouvwa, jesyon tèmik, ak sistèm sipresyon dife nan yon kabinè sèl. Kabinè depo enèji komèsyal ak endistriyèl entegre sa yo apwopriye pou pak endistriyèl yo, bilding komèsyal yo, ak nouvo sit enèji ti-{-mwayen-, paske yo redui travay enstalasyon sou-sou sit epi redwi delè deplwaman yo.





Kòm pouvwa a ak kapasite nan sistèm depo enèji ogmante, kabinè depo a te evolye soti nan yon estrikti aliye senp pou pil nan yon asanble konplè ki sipòte koneksyon elektrik, jesyon tèmik, ak fonksyon pwoteksyon sekirite.



Enteryè yon kabinè depo enèji anjeneral akomode modil batri, busbars, disjoncteurs, fusibles, kontakteurs, sistèm akizisyon done, ak eleman koneksyon wo/ba -. Yo dwe kenbe bon jan izolasyon ak distans creepage ant divès modil elektrik; Anplis de sa, faktè tankou routage ekipay fil elektrik, clearance antretyen, ak chemen transfè chalè yo dwe konsidere.



Pou aplikasyon deyò, patiraj la dwe kenbe tèt ak faktè anviwònman tankou lapli, pousyè, espre sèl, radyasyon solè, ak fluctuations tanperati. An konsekans, sistèm depo enèji-kabinè deyò tipikman mande pou konsepsyon ki enkòpore estrikti sele, tretman anti-korozyon, sistèm jesyon tèmik, ak evalyasyon espesifik pwoteksyon ingress (IP).



Nan kòt, gwo-imidite, oswa anviwònman endistriyèl ki polye anpil, chwa materyèl patiraj ak tretman sifas yo enpòtan anpil.



Boîtier depo enèji deyò asye pur ogmante rezistans korozyon nannan materyèl la pou bese risk estriktirèl ki asosye ak ekspoze anviwònman alontèm -; sepandan, seleksyon materyèl espesifik la toujou mande pou yon evalyasyon konplè ki baze sou fòs, pri, pwa, pwosesis fabrikasyon, ak kondisyon sit.







Pandan operasyon an nan sistèm depo enèji, chalè a pwodwi pa selil batri, Sistèm Konvèsyon pouvwa a (PCS), ak lòt konpozan pouvwa. Kòm dansite enèji sistèm ogmante, jesyon tèmik te vin tounen yon faktè enpòtan ki enfliyanse operasyon alontèm ekipman depo enèji.



Ti -a-medyen-inite depo enèji yo souvan itilize solisyon lè-refwadisman, gaye chalè atravè kanal lè, fanatik, ak estrikti echanj chalè. Apwòch sa a ofri yon estrikti relativman senp ak fasilite nan antretyen, ki fè li byen -adapte pou sèten aplikasyon komèsyal ak endistriyèl depo enèji. Pa egzanp, yon kabinè depo enèji refwadi ak lè refwadisman 215 kWh pèmèt konsepsyon entegre modil batri, kanal lè, ak konpozan distribisyon pouvwa ki adapte pou kapasite espesifik pwojè yo ak kontrent sit.



Pou gwo -enèji-dansite ak gwo-pouvwa sistèm depo enèji, solisyon refwadisman likid yo ofri avantaj nan inifòmite tanperati ak efikasite jesyon tèmik lè yo itilize awozaj pou retire dirèkteman chalè ki pwodui nan selil batri ak konpozan pouvwa yo. Pwodwi tankou likid-refwadi kabinèt depo enèji entegre pou aplikasyon pou enèji van yo fèt sitou pou nouvo senaryo depo enèji van, solè ak gwo-echèl.



Kèlkeswa si yo itilize refwadisman lè oswa refwadisman likid, yo dwe konsidere konsepsyon jesyon tèmik an konjonksyon avèk layout batri, koneksyon elektrik, ak estrikti patiraj la. Hotspot lokalize yo ka afekte pèfòmans batri ak akselere degradasyon materyèl; Se poutèt sa, siveyans tanperati, balans tèmik, ak mekanis avètisman fay dwe entegre nan konsepsyon sistèm jeneral la.





Yon lòt tandans enpòtan nan devlopman sistèm solè-depo- chaje se DC-kouplage bò. Nan sistèm tradisyonèl yo, pouvwa fotovoltaik (PV) dwe pase nan yon varyateur pou konekte ak kadriyaj la AC anvan yo sibi plis konvèsyon enèji atravè ekipman chaje oswa sistèm depo enèji; pwosesis sa a souvan enplike plizyè etap nan konvèsyon pouvwa.



Kontrèman, DC-achitekti makonnen pèmèt kowòdinasyon enèji nan mitan jenerasyon PV, depo enèji, ak chaj chaj dirèkteman sou bò DC, kidonk elimine sèten etap konvèsyon. Pou gwo -charge DC ak aplikasyon pou depo enèji, achitekti sa a ede diminye chemen transmisyon enèji ak amelyore efikasite jeneral jesyon pouvwa sistèm lan.



"Tout-an-One" PV-depo-kabinè sistèm chaj yo anjeneral prezante yon konsepsyon entegre ki konbine entrée PV, inite depo enèji, konvèsyon pouvwa, ak fonksyon jesyon enèji, ki pèmèt ekipman an voye enèji dinamik ant diferan sous ki baze sou -kondisyon sit.



An menm tan an, koneksyon pouvwa ant PV ak kote depo enèji yo mete pi wo demand sou konpozan tankou busbars, konektè, ak materyèl izolasyon. Anba gwo-kondisyon fonksyònman aktyèl yo, faktè tankou kondiktè transvèsal -zon seksyon, rezistans kontak, ogmantasyon tanperati, ak clearance izolasyon dirèkteman afekte estabilite operasyon alontèm-sistem nan.





Kòm sistèm depo enèji elaji soti nan chanm ekipman andedan kay la nan sit deyò, adaptabilite anviwònman an te vin tounen yon metrik kritik nan konsepsyon pwodwi. Ekipman depo enèji deyò dwe kenbe tèt ak ekspoze alontèm-a faktè tankou tanperati ki wo ak ba, imidite, lapli, pousyè, espre sèl, ak radyasyon iltravyolèt (UV).



Konsepsyon estriktirèl kabinè depo enèji deyò mande pou yon apwòch konplè ki balanse evalyasyon pwoteksyon antre, kapasite dissipation chalè, sekirite elektrik, ak kondisyon antretyen. Kabinè a dwe pa sèlman pwoteje batri entèn yo ak konpozan elektrik, men tou bay ase espas pou repwesyon dife, jesyon tèmik, ak sistèm antretyen.



Pou pwojè ki asosye ak van oswa enèji solè, ekipman depo enèji souvan enstale nan zòn aleka ki lwen enfrastrikti iben, sa ki fè ekipman fyab ak kapasite operasyon aleka ak antretyen (O&M) patikilyèman enpòtan. Sistèm yo dwe itilize detèktè, Sistèm Jesyon Batri (BMS), ak Sistèm Jesyon Enèji (EMS) pou kontwole kontinyèlman estati batri, tanperati, vòltaj, aktyèl, ak anomali operasyonèl yo, pandan y ap transmèt done operasyonèl nan yon platfòm siveyans santral atravè sistèm kominikasyon.



Evolisyon sa a ap transfòme ekipman depo enèji ki soti nan senp "kabinè batri" nan nœuds enèji entelijan ki kapab detekte, kontwole, kominikasyon ak jesyon enèji.





Kòm echèl la nan sistèm depo enèji ap grandi, enpòtans ki genyen nan estrateji kontwòl sistèm kontinye ap monte. Pandan ke sistèm depo enèji tradisyonèl yo prensipalman chaje ak egzeyat ki baze sou orè fiks oswa nivo pouvwa prereglaj, pwochen -sistèm jesyon enèji jenerasyon an dwe an menm tan konte pou previzyon move tan, pwodiksyon fotovoltaik (PV), pwofil chaj, fluctuations pri elektrisite, ak estati batri.



Lè demann chaje a ba epi pwodiksyon PV a wo, sistèm lan ka bay priyorite lè l sèvi avèk enèji solè pandan y ap estoke sipli a; lè chaje demann ogmantasyon, sistèm depo a ka bay pouvwa siplemantè pou diminye chaj enstantane sou griy la; epi pandan peryòd pri elektrisite ki ba, sistèm nan ka rechaje baze sou estrateji operasyonèl yo.



Apwòch dinamik orè sa a vle di ke valè sistèm depo enèji yo te evolye soti nan depo elektrisite senp pou anglobe jesyon pouvwa ak optimize enèji.



An menm tan an, achitekti entèkoneksyon pouvwa entèn ekipman depo enèji dwe aliman ak mòd operasyon dinamik sa yo. Gwo -frekans chaj/dechaj sik ak gwo-operasyon aktyèl ogmante estrès sikilasyon tèmik sou busbars, konektè, ak tèminal; Se poutèt sa, konsepsyon estriktirèl dwe pa sèlman satisfè egzijans aktyèl yo, men tou dwe konte pou alontèm sikilasyon tèmik, vibrasyon mekanik, ak fyab koneksyon.





Pwojè depo enèji yo varye anpil selon senaryo aplikasyon, ak diferan kliyan ki gen kondisyon diferan konsènan kapasite, pouvwa, nivo vòltaj, espas enstalasyon, ak metòd refwadisman. Kontinwe, konsepsyon modilè ap vin yon direksyon enpòtan pou devlopman pwodwi nan sektè sa a.



Sistèm batri modilè pèmèt pou dekale inite batri ki baze sou kapasite pwojè; Modilè Sistèm Konvèsyon pouvwa (PCS) ka konfigirasyon selon kondisyon pouvwa chaj; ak konsepsyon kabinè modilè diminye konpleksite pwodiksyon ak enstalasyon atravè estrikti estanda.



Pou sistèm depo enèji gwo -echèl, konsepsyon modilè tou fasilite transpò ekipman ak antretyen sou sit-. Si yon modil batri espesifik oswa yon inite elektrik fonksyone mal, sèvis nan nivo modil-ka minimize enpak la sou operasyon jeneral sistèm nan.



Soti nan yon pèspektiv estriktirèl, konsepsyon modilè bezwen konsistans koòdone segondè atravè kabinèt, busbars, ekipay fil elektrik, konektè, ak konpozan izolasyon. Entèfas estandadize diminye tolerans asanble ant modil yo epi senplifye pwosedi operasyonèl yo pandan antretyen ki vin apre yo.





Aplikasyon sistèm chaje PV-depo- entegre yo ap ogmante kounye a pi lwen pase estasyon rechaj piblik tradisyonèl yo nan yon seri senaryo pi laj. Nan konplèks komèsyal yo, sistèm yo ka itilize enèji solè twati konbine avèk depo enèji pou diminye chaj griy la pandan lè gwo yo; nan pak endistriyèl yo, depo enèji ka balanse pik ak koupe -pik demann parapò ak chaj pwodiksyon yo; ak nan pak lojistik ak estasyon rechaj-kamiyon lou-kote gwo-chaj pouvwa fè gwo demann sou kapasite distribisyon-depo enèji sèvi kòm yon tanpon kouran.



Nan zòn aleka oswa rejyon ki pa gen ase pwoteksyon, depo enèji ka konbine avèk sous renouvlab tankou solè ak van pou fòme sistèm enèji relativman endepandan. Kabinè depo enèji fotovoltaik yo byen -apwopriye pou aplikasyon sa yo entegre, lè l sèvi avèk inite depo pou lise pwodiksyon enèji solè ak amelyore fleksibilite itilizasyon enèji renouvlab.



Pandan se tan, teknoloji koneksyon wo -nan nouvo sistèm elektrik machin enèji (NEV) ap evolye tou. Pandan tansyon platfòm machin elektrik yo ap monte ak pouvwa chaje a ap ogmante, sistèm distribisyon pouvwa vòltaj segondè yo mande estanda pi wo pou busbars, estrikti izolasyon, tèminal, ak konpozan koneksyon. An konsekans, fwontyè teknolojik ant depo enèji ak NEV yo flou, sa ki pèmèt sèten gwo -teknoloji koneksyon elektrik yo aplike nan diferan kalite ekipman enèji.






Lè nou gade evolisyon resan pwodwi chaje solè-depo-, konpetisyon sou mache a pa limite a sa sèlman mezi tankou kapasite depo, pouvwa chaje, oswa espesifikasyon ekipman endividyèl yo; olye de sa, konsantre a te deplase nan direksyon kapasite entegrasyon sistèm, jesyon enèji, fyab operasyonèl, ak depans total lavi.



Pwodwi entegre yo redwi sou-kondisyon enstalasyon sit men ogmante konpleksite konsepsyon sistèm entèn yo; sistèm fann yo ofri pi gwo fleksibilite men mande pou jesyon enèji ki pi sofistike ak kowòdinasyon nivo sistèm-. Se poutèt sa, pa gen yon sèl "pi bon" apwòch; chwa a depann de faktè tankou echèl pwojè, kondisyon distribisyon pouvwa, anviwònman sit, ak mòd operasyonèl.



Nan lavni, sistèm chaj solè-depo-pou plis entegre ak izin elektrik vityèl yo, mekanis repons bò kote demann-, mikwo-gri, ak mache komès elektrisite. Transfòmasyon sa a pral evolye inite depo enèji ki soti nan aparèy depo senp nan nœud enèji distribiye ki kapab patisipe nan regilasyon griy la.



An menm tan, konpozan entèn nan kabinè depo enèji-ki gen ladan gwo-distribisyon vòltaj, sistèm busbar, izolasyon, estrikti jesyon tèmik, ak konsepsyon pwoteksyon sekirite-ap kontinye sibi amelyorasyon. Pou inite depo enèji ki gen gwo -kapasite, balanse dansite pouvwa, pèfòmans tèmik, sekirite elektrik, fasilite antretyen, ak konsistans fabrikasyon nan espas limite kabinè yo pral yon konsantre kle nan konsepsyon jeni estriktirèl.





An jeneral, endistri chaje-depo-solè a ap evolye soti nan konbinezon ekipman senp yo rive nan sistèm entegre, soti nan operasyon yon sèl-fonksyon ak dispatch entèlijan, ak soti nan aplikasyon pou-mare nan kadriyaj la pou rive nan operasyon kowòdone sou-grid ak off-. Sistèm depo enèji yo jwe plizyè wòl -ki gen ladan tanpon pouvwa, règleman enèji, ak asire sekirite sistèm-pandan kabinèt depo enèji yo ap transfòme soti nan patiraj batri senp yo nan inite konplè ki entegre sistèm elektrik, jesyon tèmik, pwoteksyon dife, mekanis kontwòl, ak kapasite kominikasyon.



Pwojè solè-depo-chaj lavni pral mande plis pase jis konsantre sou kapasite batri ak pouvwa chaje; yo pral mande konsepsyon kolaborasyon atravè plizyè dimansyon-tankou achitekti sistèm, estrikti kabinè, koneksyon elektrik, jesyon tèmik, izolasyon, estrateji kontwòl, ak sistèm O&M-pou satisfè demand yo ki toujou ap ogmante pou dansite pouvwa ak fyab operasyonèl nan senaryo aplikasyon divès.



Konsènan akizisyon jeni, seleksyon an nankabinèt depo enèjiak konpozan elektrik entèn yo ta dwe baze sou yon evalyasyon konplè nan nivo vòltaj, rated aktyèl, kapasite, metòd refwadisman, kondisyon anviwònman, estrikti enstalasyon, ak kondisyon antretyen, ak priyorite bay verifye konpatibilite koòdone ant eleman kle yo ak sistèm an jeneral.
