Eksplore mond lan nan kabinèt PLC: Konesans esansyèl pou automatisation endistriyèl
May 20, 2025
Ki sa ki se yon kabinè PLC?
Yon kabinè PLC (Programmable Logic Controller) se yon eleman esansyèl nan sistèm automatisation endistriyèl yo. Li se esansyèlman yon patiraj ki loje yon PLC ak divès lòt konpozan elektrik ki nesesè pou kontwole machin ak pwosesis. Objektif prensipal yon kabinè PLC se pwoteje ekipman elektwonik sansib kont faktè anviwònman tankou pousyè, imidite, ak domaj fizik pandan y ap bay yon kote santralize pou entegrasyon sistèm ak antretyen.

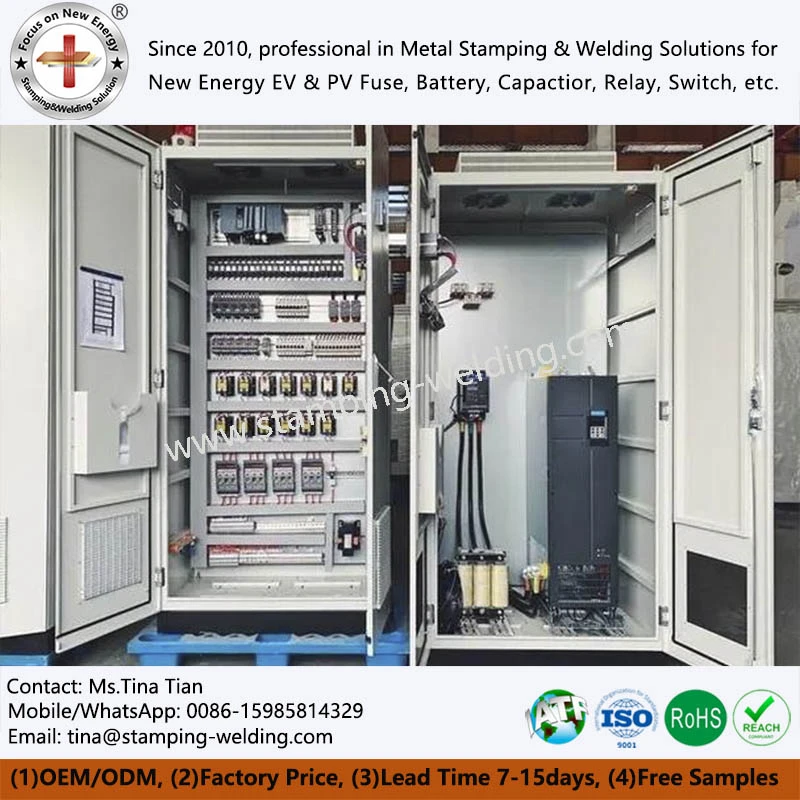

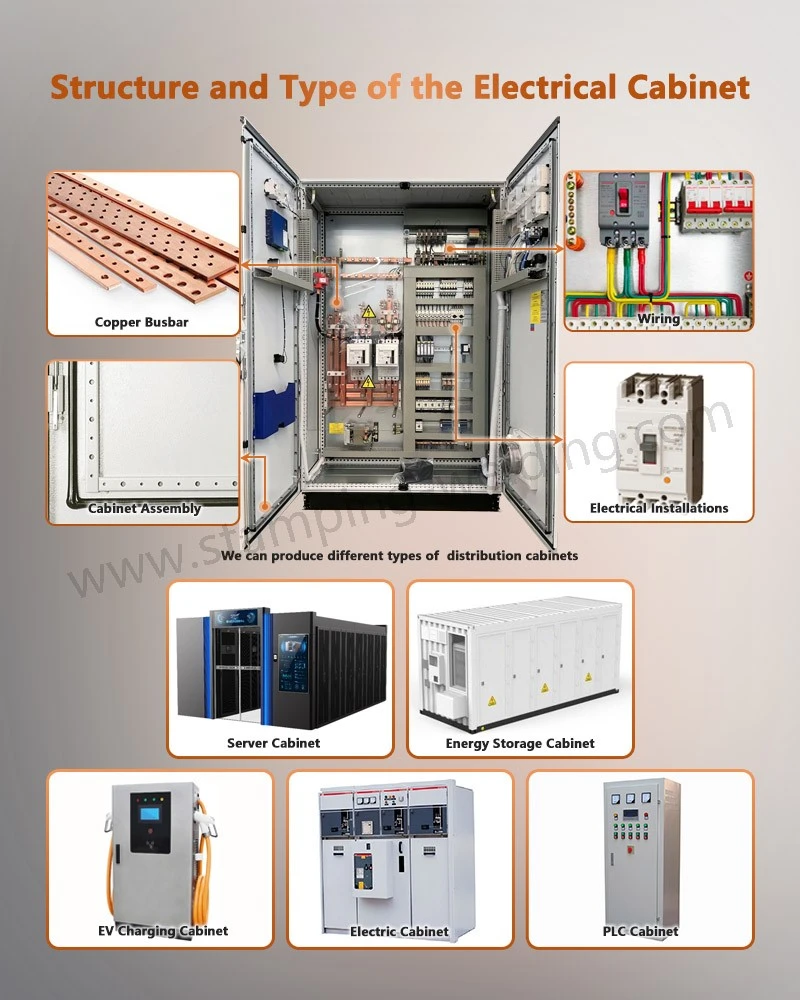

Konpozan kle nan yon kabinè PLC
| PLC inite | PLC a se sèvo kabinè a. Li se yon òdinatè espesyalize ki fèt pou kenbe tèt ak anviwònman endistriyèl difisil. Li trete opinyon ki soti nan detèktè ak lòt aparèy, egzekite lojik kontwòl pwograme pa enjenyè, epi voye rezilta nan actuators, motè, ak lòt ekipman. PLC modèn yo trè pwogramasyon epi yo ka okipe travay automatisation konplèks ak presizyon ak fyab. |
| Pwovizyon pou pouvwa | Inite ekipman pou pouvwa a konvèti pouvwa elektrik fèk ap rantre (anjeneral AC) nan nivo vòltaj DC obligatwa pou PLC a ak lòt konpozan. Li asire yon sous pouvwa ki estab ak pwòp, ki enpòtan anpil pou fonksyone apwopriye nan sistèm kontwòl la. Kèk kabinè kontwòl PLC ka gen ladan tou ekipman pou pouvwa san enteripsyon (UPS) pou bay pouvwa sekou pandan pann kouran kout. |
| Antre/Sòti (I/O) Modil | I/O modil yo se koòdone ki genyen ant PLC a ak mond lan ekstèn. Modil Antre resevwa siyal nan detèktè, switch, ak lòt aparèy, konvèti yo nan siyal dijital ke PLC a ka konprann. Modil pwodiksyon, nan lòt men an, voye siyal kontwòl nan actuators, rle, ak lòt ekipman pou fè aksyon espesifik. Modil sa yo ka okipe divès kalite siyal, tankou siyal dijital, analòg ak kominikasyon. |
| Blòk tèminal | Blòk tèminal yo itilize pou konekte fil ak câbles nan PLC a ak lòt konpozan. Yo bay yon fason ki an sekirite epi òganize pou jere koneksyon elektrik, sa ki fè li pi fasil pou rezoud pwoblèm ak kenbe sistèm nan. Blòk tèminal yo souvan vini nan konfigirasyon diferan pou akomode divès gwosè fil ak kondisyon koneksyon. |
| Modil kominikasyon | Nan sistèm endistriyèl modèn yo, modil kominikasyon yo esansyèl pou konekte PLC a ak lòt aparèy ak rezo. Modil sa yo pèmèt echanj done ant PLC ak moun-koòdone machin (HMI), lòt PLC, sistèm SCADA (Kontwòl Sipèvizyon ak Akizisyon Done) ak aparèy Entènèt bagay (IoT). Pwotokòl kominikasyon komen yo itilize gen ladan Ethernet, Modbus, Profibus, ak lòt moun. |
| Fusibles ak disjoncteurs | Eleman sa yo bay pwoteksyon kont surcharges elektrik ak sikui kout. Fusibles ak disjoncteurs yo fèt pou entèwonp ekipman pou pouvwa a lè kondisyon nòmal yo detekte, anpeche domaj nan PLC a ak lòt ekipman yo. Yo se yon pati esansyèl nan sekirite ak fyab nan sistèm kontwòl la. |

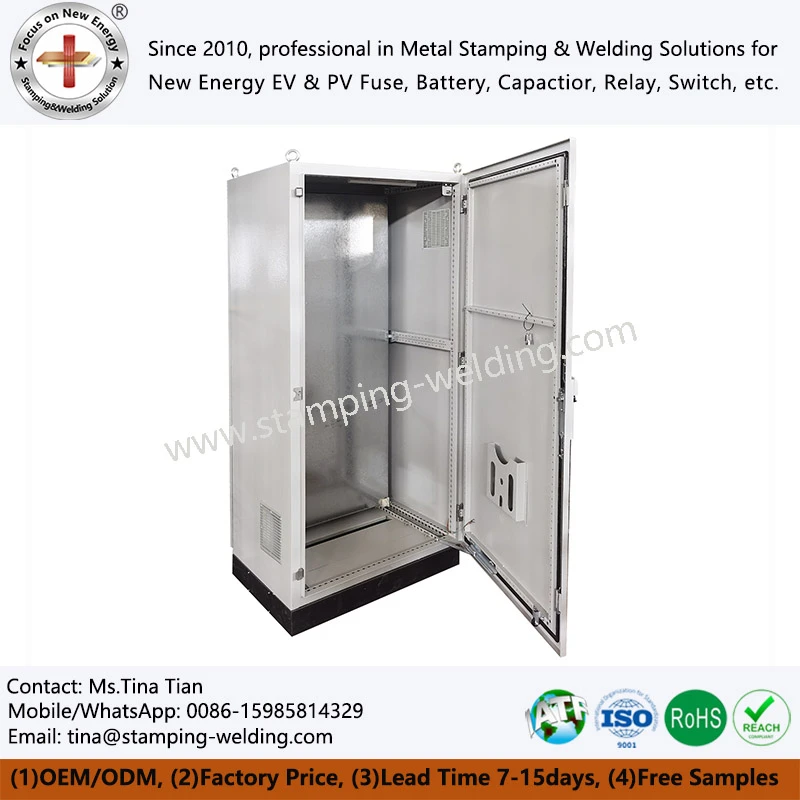

| Patiraj kabinè | Patiraj nan tèt li se yon pati enpòtan nan kabinè kontwòl PLC. Li se tipikman fè nan metal (tankou asye oswa aliminyòm) epi li fèt yo dwe solid ak dirab. Patiraj la bay pwoteksyon fizik kont faktè anviwònman an, tankou pousyè, imidite, ak enpak fizik. Li ede tou gaye chalè ki te pwodwi pa eleman yo andedan. Se patiraj la anjeneral rated dapre estanda IP (Ingress Protection), ki presize nivo pwoteksyon kont objè solid ak antre dlo. |
Aplikasyon nan kabinèt PLC
Faktori Plant yo
Nan enstalasyon fabrikasyon, PLC kontwòl kabinè kontwòl liy asanble, sistèm robotik, ak ekipman manyen materyèl. Yo asire operasyon an egzak ak efikas nan machin, ki mennen nan ogmante pwodiktivite ak redwi D '.
01
Endistri manje ak bwason
Li jwe yon wòl enpòtan nan kontwole pwosesis tankou melanje, chofaj, refwadisman, ak anbalaj nan pwodiksyon manje ak bwason. Yo ede kenbe bon jan kalite pwodwi ki konsistan epi konfòme yo avèk estanda ijyèn ak sekirite strik.
02
Tretman dlo ak dlo ize
Yo itilize li pou kontwole ak kontwole pwosesis tretman dlo, tankou ponpe, filtraj, ak dòz chimik. Yo asire ke bon jan kalite dlo satisfè kondisyon regilasyon ak optimize efikasite nan plant tretman yo.
03
Enèji ak Plant pouvwa
Nan jenerasyon pouvwa ak enstalasyon distribisyon, kabinè kontwòl PLC kontwole turbin, dèlko, ak lòt ekipman kritik. Yo ede kontwole pèfòmans sistèm, jere konsomasyon enèji, epi asire yon ekipman pou pouvwa serye.
04
Endistri otomobil
Kabinè sistèm kontwòl ak PLC yo se entegral nan automatisation nan fabrikasyon otomobil, ki gen ladan automatisation boutik kò, pwosesis boutik penti, ak liy asanblaj final la. Yo kontribye nan gwo presizyon ak repetibilite ki nesesè nan pwodiksyon machin.
05
Konsiderasyon konsepsyon pou kabinèt PLC
Lè w ap desine yon kabinè kontwòl PLC-ki baze sou, plizyè faktè bezwen pran an konsiderasyon pou asire efikasite ak fyab li:
1. Kondisyon Anviwònman
Kote yo pral enstale kabinè kontwòl elektrik la detèmine nivo pwoteksyon ki nesesè yo. Pou egzanp, kabinèt enstale nan anviwònman pousyè bezwen pi wo evalyasyon IP, pandan ke moun ki nan zòn imid yo mande pou pwoteksyon kont antre imidite. Bon vantilasyon ak sistèm refwadisman ka nesesè tou pou jere dissipation chalè.
2. Évolutivité sistèm
Ekspansyon nan lavni ta dwe konsidere pandan faz konsepsyon an. Kabinè a ta dwe gen ase espas ak kapasite pou akomode eleman adisyonèl oswa ogmante kondisyon I/O pandan sistèm automatisation a ap grandi.
3. Sekirite ak Konfòmite
Konsepsyon an dwe konfòme yo ak estanda sekirite ak règleman ki enpòtan yo. Sa gen ladann bon baz, pwoteksyon kont danje elektrik, ak asire ke kabinè a satisfè kondisyon espesifik endistri-.
4. Antretyen Aksè
Fasilite antretyen enpòtan pou -fiabilite alontèm sistèm lan. Kabinè kontwòl elektrik la ta dwe fèt ak aksè fasil nan eleman pou depanaj, ranplasman, ak antretyen woutin. Etikèt klè ak dokiman yo enpòtan tou pou antretyen efikas.
5. Redondans ak fyab
Nan aplikasyon kritik, redondance ka oblije asire operasyon kontinyèl. Sa a ka gen ladan ekipman pou pouvwa redondants, PLCs, oswa lyen kominikasyon. Anplis de sa, chwazi konpozan-wo kalite epi swiv pi bon pratik nan jeni elektrik ka amelyore fyab jeneral kabinè a.
Konklizyon
Kabinè sistèm kontwòl ak PLCsyo endispansab nan automatisation endistriyèl modèn. Yo bay yon anviwònman santralize ak pwoteje pou PLC yo ak lòt konpozan kontwòl, sa ki pèmèt kontwòl efikas ak serye nan pwosesis konplèks. Lè yo konprann eleman kle yo, aplikasyon yo, ak konsiderasyon konsepsyon kabinè PLC yo, enjenyè ak teknisyen yo ka efektivman aplike epi kenbe sistèm automatisation solid ki satisfè demand divès endistri yo.
