Sekrè Jeni Pwogresis mouri: Reyalize ± 0.01mm Tolerans nan tèminal Precision Copper

Tèminal kwiv presizyon ki mande tolerans dimansyon ± 0.01mm depann mwens sou enspeksyon final la pase sou achitekti pwogresif mouri, kontwòl materyèl, ak siveyans nan-pwosesis. Pou gwo -volim Precision Pwogresis Die Stamping, clearance mouri, jeyometri carbure kout pyen, plizyè etap koube, gid teren, ak fidbak Capteur dwe fèt kòm yon sèl sistèm kontwole.



Pou tèminal batri EV, konektè pouvwa-elektwonik yo, konpozan relè, ak gwo-kontak elektrik aktyèl, derive dimansyon ka ogmante rezistans kontak, deranje fòs asanble, oswa kreye move aliyman pandan ensèsyon otomatik. Yon gwo -precision kwiv Stamping OEM Se poutèt sa bezwen kontwole pwosesis la fòme nan mouri a olye ke eseye korije varyasyon apre Stamping.







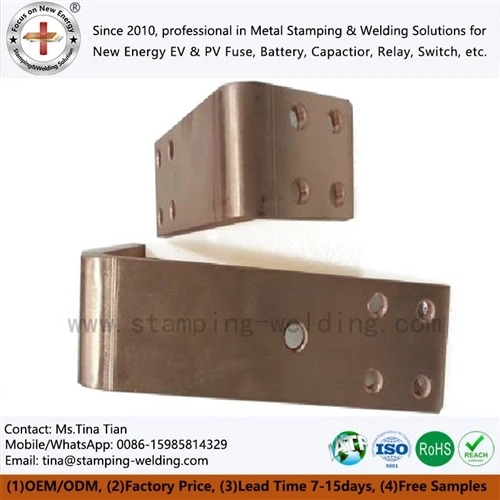

Yon fil pwogresif konvèti stock bobin an yon tèminal fini atravè operasyon sekans pèse, vide, monnen, fòme, koube, ak koupe -. Nan yon tolerans ±0.01 mm, chak estasyon kontribye nan pile dimansyon final la -leve.



Konsepsyon mouri a ta dwe etabli yon sistèm done fiks anvan yo devlope jeyometri estasyon endividyèl yo. Dimansyon fonksyonèl yo ta dwe fè referans a menm dam teren an nenpòt kote sa posib olye ke akimile tolerans nan koube anvan yo oswa twou.



IATF 16949 kontwòl done pou ± 0.01mm tèminal Stamping



Yon achitekti done pratik separe tèminal la an twa gwoup kontwòl:

Prensipal done: konpayi asirans teren oswa lokalize karakteristik kontwole teren anplasman.
Done segondè: twou pilòt oswa presizyon{0}}pèse karakteristik kontwole pozisyon longitudinal.
Done fonksyonèl: kontak tèminal, twou aliye, oswa sifas kwazman kontwole kont egzijans asanble a.

Pou Stamping kwiv ki gen gwo-presizyon, sib pwosesis tipik yo enkli:



Paramèt	Sib Jeni	Prensipal kontwòl
Fini dimansyon kritik	± 0.01mm	Jeyometri mouri + CMM
Dezabiye anplasman	± 0.01-0.02mm	Sistèm pilòt
Dyamèt twou	± 0.01mm	Carbide kout pyen/mouri clearance
Wotè Burr	Pwosesis-espesifik	Kout pwent + clearance
Bend ang	± 0.5 degre oswa pi sere	Fòmasyon milti-etap
Epesè materyèl	Spesifikasyon founisè	Enspeksyon fèk ap rantre
aliyman mouri	Kontwòl pwosesis micron-nivo	Mouri antretyen + gid sistèm
Verifikasyon dimansyon final la	CMM	Dokiman PPAP Nivo 3



Pwen kritik la se ke ± 0.01mm pa ta dwe trete kòm yon spesifikasyon final enspeksyon pou kont li. Si kapasite pwosesis la pa ka kenbe dimansyon an pandan pwodiksyon kontinyèl, klasman pati fini pa konstitye kontwòl pwosesis.



C1100 ak C2680 konpòtman materyèl anba kontwòl IATF 16949

Tèminal Copper yo sansib a tou de epesè materyèl ak pwopriyete mekanik. C1100 kwiv pi bon kalite ofri konduktiviti elektrik segondè, pandan y ap kwiv C2680 bay pi gwo fòs ak diferan konpòtman fòme.



Pwopriyete	C1100 Pi Copper	C2680 an kwiv
Avantaj prensipal	Segondè konduktiviti elektrik	Pi wo fòs mekanik
Aplikasyon tipik	Tèminal segondè -aktyèl, entèfas busbar	Konektè tèminal, kontak estriktirèl
Fòme konpòtman	Segondè duktilite; deformation ka ogmante varyasyon springback	Pi wo fòs; pi gwo fòs fòme
Konduktivite	Jiska apeprè 100% IACS depann sou kondisyon	Pi ba pase kwiv pi
Konsiderasyon zouti	Adhesion ak kontwòl grip	Pi wo fòme chaj
Sifas egzijans	Aplikasyon pou kontak elektrik yo ka mande pou plakaj	Fèblan / nikèl plating souvan itilize



Sètifikasyon materyèl yo ta dwe korelasyon ak anpil bobin, tanperaman, epesè, ak direksyon Stamping. Yon sibstitisyon materyèl ki parèt ekivalan dimansyon sou yon desen ka chanje fòs ki fòme ak springback.



Mande Evalyasyon DFM ak Sitasyon gratis





Materyèl kout pwen dirèkteman afekte estabilite kwen, fòmasyon burr, repetibilite dimansyon, ak entèval antretyen. Pou tèminal kwiv ki mande pwodiksyon long, chwa ant SKD11 fè tèt di ak carbure ta dwe baze sou chaj, jeyometri, kondisyon materyèl, ak konte konjesyon serebral espere.



Karbid tengstèn ak SKD11 pou Stamping segondè-presizyon



Materyèl zouti	Karakteristik tipik	Aplikasyon Precision	Prensipal Risk
Carbide tengstèn	Trè wo dite ak rezistans mete	Fine piercing, fant etwat, twou kritik	Frajil anba enpak oswa move aliyman
SKD11	Segondè dite, severite, machinability	Pwenson jeneral, mouri, fòme foure	Edge mete sou kouri long
Konbinezon Carbide + SKD11	Mete -koupe ki reziste ak sipò pi di	Gwo-mouri pwogresif volim	Mande asanble kontwole
Kouvwi zouti asye	Redwi friksyon ak amelyore konpòtman mete	Pwodiksyon gwo-vitès	Domaj kouch si substra a enstab



Pou piercing tèminal amann, pwenson carbure ka kenbe yon kwen koupe pi file sou pwodiksyon pwolonje. Sepandan, carbure pa ta dwe chwazi tou senpleman paske li pi difisil.



Yon kout pyen carbure mal aliye ka ka zo kase kote yon kout pyen SKD11 ta defòme oswa mete piti piti.



1. clearance mouri kontwole wotè burr ak estabilite dimansyon

Copper gen gwo duktilite epi li ka pwodwi endezirab rollover, burr, oswa deformation segondè lè clearance mal matche ak epesè materyèl.

Clearance efikas la depann de:

Alyaj kwiv ak tanperaman
Epesè materyèl
Jeyometri kout pwen
Koupe vitès
Wotè burr obligatwa
Dyamèt twou
Espere lavi zouti

Pou yon tèminal ki wo-presizyon, yo dwe valide clearance mouri a eksperimantal olye ke yo kopye nan yon tablo pousantaj jenerik.

Yon esè pwodiksyon ta dwe korelasyon:

clearance → fòs koupe → zòn ka zo kase → wotè burr → devyasyon dimansyon → mete zouti

Sa kreye yon fenèt pwosesis mezirab pou antretyen mouri ki vin apre.



2. Estrikti sipò SKD11 diminye risk ka zo kase carbure

Insérer Carbide yo ta dwe mekanikman sipòte olye ke yo ekspoze a chaj lateral san kontwòl. Precision pwogresif mouri souvan konbine carbure koupe konpozan ak zouti ki fè tèt di toujou -detantè asye, estrikti gid, ak foure ka ranplase.

Objektif la se pa tou senpleman maksimòm dite. Objektif la se transmisyon chaj kontwole.





Koube se souvan pi gwo sous varyasyon dimansyon apre w pèse kò w. Yon tèminal ka kite estasyon koupe a nan tolerans epi li toujou echwe enspeksyon final la paske rekiperasyon elastik chanje ang li oswa wotè fonksyonèl.



Springback afekte pa:

Fòs sede materyèl
Travay -konpòtman di
Bend reyon
Epesè materyèl
Direksyon grenn
Fòme ang
Reyon zouti
Kantite etap fòme
Kontak presyon
Mete zouti

Fòmasyon milti-etap diminye varyasyon angilè anba kontwòl IATF 16949

Yon gwo -presizyon pwogresif mouri ta dwe evite fòse yon koube grav nan yon sèl estasyon chak fwa jeyometri final la sansib a springback.



Yon sekans tipik ka itilize:

Pre-fòmasyon: etabli jeyometri inisyal koube a.
Fòmasyon entèmedyè: ogmante ang koube a pandan y ap distribye deformation plastik.
Kalibrasyon fòme: etabli ang fonksyonèl final la.
Coining oswa restricke: estabilize sifas kritik kote sa nesesè.
Final enspeksyon: verifye done fonksyonèl la lè l sèvi avèk CMM oswa mezi devwe.



Fòmasyon estrateji	Kontwòl Springback	Chaj Zouti	Repetibilite dimansyon
Koube yon sèl-etap	Limite	Segondè chaj lokal yo	Pi ba
Koube de-etap	Amelyore	Distribiye	Amelyore
Twa-etap fòme	Segondè kontwòl	Distribiye	Segondè
Fòme + restrike	Trè wo pou karakteristik chwazi yo	Pi wo chaj final la	Segondè
Coining	Bonjan kontwòl deformation lokal yo	Segondè	Segondè pou karakteristik kontwole



Yo ta dwe detèmine kantite estasyon yo apati konpòtman materyèl ak jeyometri olye de yon modèl zouti fiks.



Bend konpansasyon yo ta dwe bati nan mouri a

Si yon tèminal mande pou yon ang final 90 degre, kout pwen an pa ta dwe nesesèman fèt alantou yon pozisyon zouti nominal 90 degre.

Pwosesis aktyèl la ka mande pou plis -fòmasyon, ki te swiv pa rekiperasyon elastik kontwole.



Pou validasyon pwodiksyon an, ekip jeni an ta dwe anrejistre:

Ang zouti
Aktyèl ang so
Springback ang
Lot materyèl
Direksyon retire rad sou ou
Konjesyon serebral zouti
Konte konjesyon serebral pwodiksyon

Sa kreye yon relasyon trasable ant jeyometri zouti ak varyasyon -pati fini.






Yon mouri pwogresif k ap fonksyone nan gwo vitès konjesyon serebral pa ka depann totalman de enspeksyon fen-de-liy. Yon kout pyen ki domaje, yon eleman ki manke, yon erè manje, oswa yon teren doub ka pwodwi dè santèn de pati ki defektye anvan operatè a detekte pwoblèm nan.



Nan-detèktè konvèti kondisyon pwosesis yo chwazi nan siyal pwodiksyon imedya.



Capteur-kontwole Stamping pwogresif anba PPAP Nivo 3



Pwen siveyans komen yo enkli:

Prezans materyèl
Pozisyon retire rad sou ou
Angajman pilòt
Prezans pati
Deteksyon move manje
Double deteksyon materyèl
Kase kout pyen
Konfimasyon ekspilsyon
Surcharge mouri
Fòme pozisyon



Fonksyon Capteur	Kondisyon detektab	Risk pwodiksyon si yo pa kontwole
Capteur retire rad sou ou	Materyèl ki manke	Konjesyon serebral vid
Capteur pilòt	Pozisyon teren move	Twou / koube move aliyman
Capteur pati	Pati pa ekspilse	Mouri obstruction
Siveyans kout pwen	Domaj kout pwen	Burr oswa echèk dimansyon
Siveyans chaj	Fòs fòm nòmal	Domaj zouti
Siveyans manje	Anplasman ki pa kòrèk	Move enskripsyon estasyon an
Double-deteksyon fèy	Sipèpoze materyèl	Fraktire kout pyen



Pou PPAP Nivo 3, estrateji Capteur a ta dwe konekte ak pwosesis FMEA, plan kontwòl, aktivite MSA, ak validasyon dimansyon.

Capteur nan tèt li se pa sistèm nan bon jan kalite. Valè li soti nan konekte siyal la ak yon plan reyaksyon defini.



Kapasite pwosesis yo ta dwe akonpaye espesifikasyon ± 0.01mm

Pou yon dimansyon tèminal kritik, yo ta dwe kalkile Cp ak Cpk nan done pwodiksyon olye ke yo sipoze nan yon kouri pwototip.



Ki kote:

USL=limit siperyè spesifikasyon
LSL=pi ba limit spesifikasyon
μ=pwosesis vle di
σ=devyasyon estanda



Si spesifikasyon la se ± 0.01mm, lajè total tolerans la se sèlman 0.02mm. Ti chanjman nan epesè materyèl, mete zouti, aliyman teren, oswa fòs fòme ka Se poutèt sa konsome yon pòsyon enpòtan nan fenèt la pwosesis ki disponib.





Yon machin mezire kowòdone pa ta dwe itilize sèlman kòm yon zouti akseptasyon final. Done CMM yo ka sipòte tou esè, premye-apwobasyon, antretyen prevantif, ak validasyon chanjman jeni.



Estrateji mezi CMM pou tèminal ± 0.01mm

Karakteristik kritik yo ta dwe divize an:

Pozisyon twou
Dyamèt twou
Longè an jeneral
Lajè tèminal
Bend wotè
Bend ang
Kontakte pozisyon
Flatness
Fòme pwofil



Yon pwogram CMM ta dwe repwodui estrikti done fonksyonèl ki defini nan desen jeni an.



Pou egzanp, mezire yon wotè tèminal kont yon kwen ekstèn enstab ka pwodwi yon mezi teknikman egzat ki pa reprezante kondisyon aktyèl la asanble.



Se poutèt sa, metòd enspeksyon an dwe koresponn ak konplo done fonksyonèl pwodwi a.







Konsistans zouti pa estatik. Koupe kwen mete, fòme sifas polish, clearances chanje, ak konpozan gid piti piti pèdi kondisyon orijinal yo.



Pou gwo -pwodiksyon tèminal kwiv volim, antretyen prevantif ta dwe baze sou endikatè pwosesis mezirab olye ke yon entèval kalandriye abitrè.



Zouti -siveyans lavi anba kontwòl pwosesis IATF 16949

Track nan minimòm:

Konte konjesyon serebral pwodiksyon
Wotè Burr
Dyamèt twou kritik
Pozisyon twou kritik
Bend ang
Fòme wotè
Fòs Stamping
Frekans alam detèktè
Istwa ranplasman kout pwen
Alokasyon pou fanm k'ap pile

Yon deklanche antretyen itil ka etabli lè yon endikatè pwosesis apwoche limit kontwòl li yo.

Pou egzanp:

konte konjesyon serebral → kwasans burr → drift dimansyon twou → rediksyon Cpk → antretyen kout pyen

Sa a pi enfòmatif pase di ke yon mouri gen yon teyorik "milyon -lavi lavi."

Lavi zouti depann sou materyèl, epesè, jeyometri, wilaj, vitès konjesyon serebral, clearance mouri, ak pratik antretyen.



Antretyen mouri ta dwe prezève sistèm orijinal la

Apre moulen oswa ranplase yon kout pyen, eleman retabli a dwe kenbe relasyon li ak:

Sistèm pilòt
Gid pòs
Mouri insert
Bann transpòtè
Estasyon fòme adjasan

Ranplase yon sèl eleman chire san tcheke estasyon konplè a ka prezante yon nouvo konpanse dimansyon.





Matris sa a rezime relasyon ki genyen ant kondisyon pwodwi ak desizyon zouti.



Kondisyon pou pwodwi	Kontwòl Jeni Rekòmande	Verifikasyon
± 0.01mm dimansyon twou	Carbide kout pyen + kontwole clearance	CMM
Pèse gwo -volim	Konpozan koupe carbure	Mezi Burr
Jeyometri tèminal konplèks	Fòmasyon milti-etap	Profile/CMM
Sensib Bend Angle	Pre-fòm + kalibrasyon/restrike	Angle kalib/CMM
Segondè konduktiviti elektrik	C1100 kwiv	Sètifika materyèl + tès konduktivite
Pi wo fòs estriktirèl	C2680 kwiv	Sètifika materyèl + done mekanik
Pwodiksyon kontinyèl gwo-vitès	Nan-detèktè mouri	Validasyon Capteur
Pwovizyon pou otomobil Tier 1	Sistèm pwosesis IATF 16949	Odit + PPAP
Nouvo apwobasyon zouti	Validasyon konplè dimansyon	PPAP Nivo 3
Long pwodiksyon kouri	Antretyen zouti prevantif	Konjesyon serebral/zouti-dosye lavi



Telechaje Stamping Design Specification





Yon pwojè Stamping presizyon ta dwe kòmanse ak desen pati a ak kondisyon fonksyonèl olye ke ak yon konfigirasyon estanda mouri.



Pandan revizyon DFM, ekip jeni an ta dwe egzamine:

Klas materyèl ak tanperaman
Bann epesè
Direksyon grenn
Minimòm reyon koube
Distans twou-a-bò
Burr direksyon
Piercing sekans
Konsepsyon konpayi asirans
Dezabiye anplasman
Alokasyon estasyon pwogresif
Fòme chaj
Evakasyon bouyon
Kote Capteur yo
Done enspeksyon
Kondisyon tretman sifas yo

Pou eleman elektrik EV ak ESS, pèfòmans elektrik yo ta dwe konsidere tou pandan konsepsyon mekanik.



Yon dimansyon tèminal ki satisfè ±0.01mm ka toujou pa apwopriye si epesè plating, fòs kontak, jeyometri kwazman, oswa aktyèl -koupe kwa-pote se deyò spesifikasyon.



Pou rezon sa a, yo ta dwe revize kontwòl dimansyon mekanik ak validation elektrik ansanm.



Dokiman PPAP Nivo 3 ta dwe konekte zouti ak kontwòl pwodiksyon an

Yon soumèt pwodiksyon ka gen ladan:

Dyagram Koule Pwosesis
PFMEA
Kontwòl Plan
MSA
Rezilta dimansyon
Sètifikasyon materyèl
Etid Kapasite
Dosye zouti
Paramèt Pwosesis
Apwobasyon Aparans
Rezilta tès fonksyonèl
Egzanp Pati
Manda soumèt pati

Objektif la se demontre ke pwosesis fabrikasyon an-pa senpleman yon pakèt pati chwazi-ka repete egzijans desen yo.





Pou gwo -tèminal elektrik aktyèl, Stamping presizyon se yon entèraksyon kontwole ant konpòtman materyèl, jeyometri mouri, sekans fòme, materyèl zouti, presizyon machin, ak enspeksyon.



Yon gwo -precision OEM Stamping kòb kwiv mete vize ± 0.01mm ta dwe etabli pwosesis la alantou kat kontwòl jeni:



Konsepsyon zouti pou Stamping Tèminal ki baze sou done fonksyonèl ak pile tolerans kontwole-.
Seleksyon zouti Carbide ak SKD11 matche ak chaj koupe, mete, jeyometri, ak kondisyon antretyen.
Plizyè -etap koube ak kalibrasyon pou kontwole springback olye ke yo konte sou yon sèl-etap fòme.
Nan -mouri siveyans Capteur ak enspeksyon CMM pou detekte pwosesis flote anvan gwo kantite vin pa konfòme.



Pou pwogram otomobil ak enèji-depo, kontwòl sa yo ka entegre ak IATF 16949, PPAP Nivo 3, etid kapasite pwosesis, ak zouti dokimante -jesyon lavi.



Rezilta a se pa tou senpleman yon tèminal kwiv so ki pase enspeksyon. Li se yon pwosesis Stamping ak relasyon mezirab ant materyèl → zouti → fòme → enspeksyon → kapasite pwosesis → repetibilite pwodiksyon.





Ki jan yon mouri pwogresif ka kenbe tolerans ±0.01mm pandan pwodiksyon tèminal kwiv gwo -volim?

Sèvi ak yon sistèm done kontwole, zouti carbure presizyon, clearance matris valide, fòmasyon milti-etap, nan-detèktè mouri, antretyen prevantif, ak verifikasyon pwosesis ki baze sou CMM-. Epesè materyèl ak tanperaman dwe tou rete nan spesifikasyon apwouve a.



Ki materyèl zouti yo itilize pou gwo-presizyonStamping tèminal kwiv?

Yo itilize carbure tengstèn pou gwo -konpozan koupe ak operasyon piercing enpòtan, pandan y ap SKD11 yo itilize pou pwenson, mouri, detantè, ak konpozan fòme kote pi gwo severite ak sèvis.



Èske yon founisè Stamping tèminal kòb kwiv mete bay dokiman PPAP Nivo 3?

Wi. Yon pwogram pwodiksyon -pare ka gen ladan rapò dimansyon, PFMEA, plan kontwòl, MSA, etid kapasite, sètifika materyèl, koule pwosesis, dosye zouti, echantiyon pati, ak dokiman sou Mandat soumèt pati.
