Wòl Busbars kondansateur fim nan nouvo sistèm enèji machin enèji

Avèk ekspansyon mondyal rapid nouvo endistri machin enèji a, machin elektrik (EV) ak machin elektrik ibrid (HEV) ap mete demand de pli zan pli sevè sou efikasite, dansite pouvwa, ak fyab nan sistèm powertrain yo. Kòm eleman debaz ki lye batri traction a ak motè kondwi a, varyateur la responsab pou konvèsyon pouvwa ak kontwòl egzak, ki mande operasyon ki estab nan kondisyon difisil karakterize pa vòltaj segondè, kouran segondè, ak segondè -frekans chanje. Nan kontèks sa a, kondansateur fim DC-Link ak asanble busbar ki asosye yo jwe yon wòl esansyèl, k ap sèvi kòm eleman esansyèl ki asire pèfòmans elektrik ak konpatibilite elektwomayetik gwo -vòltaj sistèm kondwi elektrik yo.



Fim kondansateur busbar la se byen lwen plis pase yon konektè kondiktif senp; li se yon gwo-konpozan elektrik presizyon ki entegre transmisyon aktyèl, dissipation chalè, ak sipò estriktirèl. Li dirèkteman enfliyanse efikasite transmisyon sistèm nan, kapasite jesyon tèmik, ak alontèm lavi fonksyonèl. Patikilyèman ak adopsyon toupatou nan twazyèm -jenerasyon semi-conducteurs, ekipay fil elektrik tradisyonèl yo ap lite pou satisfè kondisyon yo pou operasyon frekans segondè - ak enduktans ki ba. Kontinwe, kondansateur konpoze -ofri enduktans parazit ki ba, segondè fyab izolasyon, ak entegrasyon segondè-yo ap vin tounen yon tandans devlopman endispansab nan nouvo endistri elektwonik machin enèji a, paske yo efektivman siprime gwo -pik vòltaj frekans pandan chanje epi redwi pèt sistèm.





Sistèm tren propulseur yon nouvo veyikil enèji gen ladann batri pouvwa a, kontwolè motè, varyateur, ak gwo -koneksyon vòltaj. Kòm eleman debaz pou konvèsyon enèji elektrik, varyateur la dwe konvèti aktyèl dirèk (DC) nan kouran altènatif (AC) pou kondwi motè a; nan pwosesis sa a, kondansateur DC-Link la jwe yon wòl enpòtan nan estabilize vòltaj otobis DC a. Nan kondisyon operasyon konplèks-tankou demaraj, akselerasyon, ak rekiperasyon enèji-fluctuations aktyèl yo entans. San konpozan filtraj efikas, modil pouvwa yo trè sansib a efikasite redwi ak lavi sèvis pi kout ki te koze pa jitter vòltaj ak rid.



DC-Lye kondansateur fim efektivman lis fluctuations vòltaj, absòbe gwo -kouran rid frekans, ak bese monte vòltaj, kidonk siyifikativman amelyore estabilite nan modil pouvwa. Pami sa yo, kondansateur fim polypropylène biaxially oryante (BOPP) te parèt kòm solisyon pi pito pou traction varyateur nan machin enèji nouvo, gras a pèt ki ba yo, kapasite kenbe tèt ak vòltaj segondè, ak siperyè segondè -repons frekans. Sepandan, konplètman reyalize potansyèl pèfòmans yon kondansateur a depann pa sèlman sou estrikti entèn li yo, men tou sou metòd la nan koneksyon elektrik ekstèn.



Si fil elektrik tradisyonèl yo itilize pou konekte kondansateur a modil pouvwa a, chemen fizik long ki kapab lakòz yo entwodui siyifikatif enduktans parazit. Pandan gwo -vitès chanje aparèy pouvwa yo, endiksyon parazit sa a lakòz gwo vire -koupe vòltaj; sa yo pa sèlman ogmante anpil pèt tèmik sistèm, men tou riske lakòz pann dyelèktrik nan chips semiconductor sansib. Kontinwe, simonte limit elektwomayetik nannan nan fil elektrik tradisyonèl te vin tounen yon zouti kle pou amelyore efikasite an jeneral ak sekirite nan gwo -vòltaj sistèm kondwi elektrik.



Busbars espesyalize pou nouvo kondansateur machin enèji parèt kòm yon solisyon achitekti enpòtan pou optimize pèfòmans DC-Link. Lè w itilize yon topoloji laminated ki byen sipèpoze, ki ba -inductance, busbar la itilize mityèl anile chan mayetik ki te pwodwi pa kouran opoze pou diminye endiksyon parazit bouk nan seri nanohenry (nH). Sa a fondamantalman siprime gwo -pik vòltaj switch frekans ak diminye pèt sistèm, pandan y ap amelyore entegrasyon sistèm nan epi asire operasyon an ki estab nan gwo -vòltaj sistèm kondwi elektrik la.

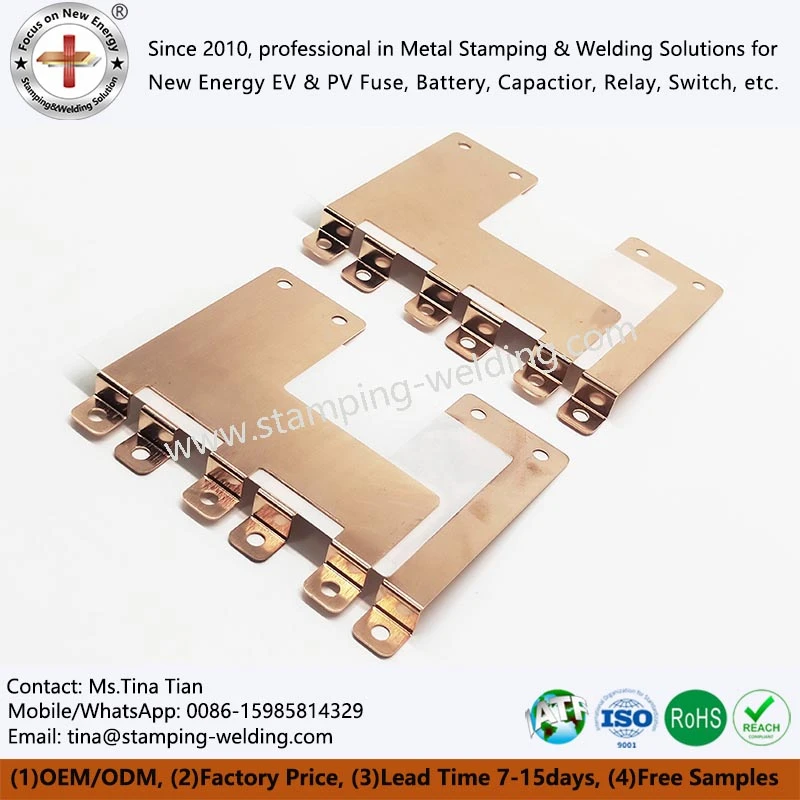

Busbar kondansateur fim EV a se yon estrikti koneksyon kondiktif konpoze ki fèt espesyalman pou gwo -sistèm kondwi elektrik vòltaj nouvo machin enèji yo. Li prensipalman sèvi pou konekte DC-kondansateur fim Link, modil pouvwa IGBT, modil pouvwa SiC MOSFET, ak varyateur kontwòl motè.



Kontrèman ak busbars estanda kwiv, EV kondansateur busbars tipikman prezante yon konsepsyon laminated ki konpoze de plizyè kouch fonksyonèl. Premye a se kouch kondiktif la. Kouch sa a jeneralman itilize gwo -materyèl kwiv konduktivite-tankou T2 kwiv, C1100 pi bon kalite kwiv, oswa OFC (oksijèn-gratis kwiv)-ki ofri ekselan konduktiviti elektrik ak tèmik pou satisfè gwo-demann aktyèl operasyon nouvo machin enèji yo. Dezyèm kouch la se kouch izolasyon an. Materyèl komen yo enkli fim polyester PET, fim polyimid PI, ak materyèl izolasyon PEN. Kouch sa a sèvi pou anpeche sikui kout ant poto pozitif ak negatif, amelyore kapasite kenbe tèt ak vòltaj, ak amelyore fyab anviwònman an. Twazyèm kouch la konsiste de estrikti pwoteksyon ak koneksyon.

Tou depan de egzijans espesifik pwojè machin nan, busbar la ka enkòpore tretman sifas yo (tankou fèblan, nikèl, oswa plak an ajan), estrikti tèminal, ak presizyon -zon koneksyon ak so. Atravè konsepsyon konpoze milti-kouch sa a, busbar laminated la pèmèt gwo-transmisyon aktyèl nan yon espas kontra enfòmèl ant pandan y ap minimize zòn bouk sikwi, kidonk diminye endiksyon parazit.





Diminye inductance parazit pou amelyore efikasite varyateur. Nouvo varyateur enèji machin (NEV) yo ap tranzisyon soti nan teknoloji tradisyonèl IGBT nan teknoloji SiC pouvwa semi-conducteurs. Aparèy SiC yo ofri pi wo frekans switch, pi ba pèt switch, pi wo tanperati opere, ak pi gwo dansite pouvwa. Pou pwochen -jenerasyon NEV varyateur ki itilize modil pouvwa SiC, yon konsepsyon ba -inductance ba vin tounen yon kondisyon teknik kritik.



Amelyore entegrasyon NEV sistèm propulsion. NEV yo mande pou itilizasyon espas de pli zan pli efikas. Metòd koneksyon tradisyonèl anjeneral mande pou plizyè câbles kwiv, tèminal anpil, ak estrikti aliye konplèks; apwòch sa yo pa sèlman konsome espas, men tou gen tandans fè erè koneksyon. Nan contrast, busbars pou kondansateur fim NEV prezante yon konsepsyon modilè ki ka Customized anfòm achitekti varyateur espesifik la. Pou platfòm 800V NEV yo, sistèm vòltaj segondè yo mande pou solisyon koneksyon ki pi kontra, ki an sekirite epi ki fyab, sa ki fè asanble busbar entegre yon tandans kle nan sistèm elektwonik NEV yo.



Amelyore jesyon tèmik nan anviwònman ki wo -aktyèl yo. Tren propulseur NEV yo souvan dwe kenbe tèt ak fluctuations enpòtan nan aktyèl la. Nan anviwònman fonksyònman ki wo -aktyèl yo, busbar yo jenere chalè Joule (P=I²R), kote P reprezante pèt pouvwa, I se aktyèl opere, ak R se rezistans. Se poutèt sa, chwa nan materyèl busbar, kwa -seksyon zòn, ak konsepsyon estriktirèl tout enfliyanse ogmantasyon tanperati sistèm nan. Ba kòb kwiv mete bon kalite -ofri rezistans ki ba, konduktiviti tèmik segondè, ak fòs mekanik ki estab. Optimize epesè kouch kòb kwiv mete an ak chemen dissipation chalè a ede diminye ogmantasyon tanperati opere, kidonk amelyore fyab alontèm sistèm NEV tren elektrik la.





Nan sistèm powertrain nouvo machin enèji yo (NEVs), DC-kondansateur fim link jwe yon wòl enpòtan nan estabilize vòltaj DC, pandan y ap busbars yo konekte kondansateur sa yo ak modil pouvwa detèmine efikasite transmisyon pouvwa ak fyab sistèm. Lè w ap evalye NEV powertrains, atansyon souvan konsantre sou kapasite batri, efikasite motè, pèfòmans varyateur, ak teknoloji semi-conducteurs pouvwa.

Sepandan, konpozan entèkonekte yo jwe yon wòl egalman enpòtan nan sistèm kondwi elektrik ki gen gwo pèfòmans-.

Chemen transmisyon aktyèl ki pi kout minimize pèt sistèm, pandan y ap yon estrikti elektrik ki pi kontra enfòmèl ant diminye paramèt parazit yo. Se poutèt sa, gwo -busbar pèfòmans pou kondansateur fim DC-link yo vin tounen yon konsantre kle nan optimize sistèm elektwonik pouvwa NEV yo.



Lè yo redwi efektivman parazit enduktans, entegrasyon sa a amelyore estabilite sistèm jeneral pandan y ap ogmante gwo -kapasite transmisyon aktyèl la. An menm tan an, li optimize kapasite jesyon tèmik ak siyifikativman amelyore pèfòmans elektwomayetik konpatibilite (EMC) atravè egzijan gwo -operasyon vòltaj.





Fim kondansateur busbars yo lajman ki itilize nan eleman debaz nan machin enèji nouvo, tankou envèstisè prensipal kondwi, sou -chajeur tablo (OBCs), DC / DC konvètisè, ak segondè -inite distribisyon pouvwa vòltaj (PDUs). Nan varyateur ak "tout-an-yon sèl" sistèm kondwi elektrik, busbar la byen makonnen ak kondansateur fim DC-Link; li pa sèlman lis vòltaj DC ak absòbe kouran rid entans yo ak Spikes vòltaj ki te pwodwi pa segondè -chanjman frekans nan semi-conducteurs pouvwa, men tou distribye avèk efikasite gwo kouran ak balanse plizyè branch kondansateur nan achitekti doub-motè ak PDU. Gras a topoloji jeyometrik kontra enfòmèl ant yo, busbars konpoze satisfè kondisyon yo pou transmisyon ba-induktans, izolasyon serye, dissipation chalè efikas, ak pwoteksyon konpatibilite elektwomayetik (EMC)-tout nan yon anprint minimòm ak nan gwo dansite pouvwa.



Kondwi pa rapid adopsyon 800V platfòm segondè-vòltaj ak semi-conducteurs carbure Silisyòm (SiC), fiti fim kondansateur busbars ap evolye nan direksyon sub-nanohenry (sub-nH) ultra-topoloji enduktans ki ba. Atravè itilizasyon topoloji presizyon plak paralèl-, espas laminasyon echèl mikron-, ak konsepsyon anilasyon chan mayetik 3D, busbars konpoze yo ka redwi drastikman enduktans parazit, kidonk elimine gwo -frekans koupe-pic vòltaj nan sous la. Ansanm, busbars yo depase wòl tradisyonèl yo kòm sèlman "konektè elektrik" pou entegre san pwoblèm ak nwayo kondansateur, likid-refwadisman plak debaz, ak modil pouvwa. Sa a kreye modil milti-fizik "elektwomayetik-tèmik-estriktirèl" trè entegre ki konbine transmisyon aktyèl, kondiksyon chalè, ak aliye Capteur, efektivman satisfè demand yo pou konsepsyon ki lejè ak itilizasyon espas optimize nan sistèm kondwi elektrik.



Pou abòde defi akimilasyon chalè lokalize ak gwo -vòltaj altène jaden elektrik ki asosye ak gwo dansite pouvwa, nan lavni.nouvo enèji machin (NEV) fim kondansateur busbarspral lajman adopte materyèl izolasyon roman karakterize pa segondè -rezistans tanperati (depase 150 degre) ak segondè konduktiviti tèmik- tankou fim modifye PI ak rezin epoksidik tèmik kondiktif. Lè yo konbine materyèl sa yo ak pwosesis vakyòm cho-peze ak kwen san pwoblèm-fermeture, manifaktirè yo ka asire egzeyat pasyèl-operasyon gratis (< 10 pC) under long-term high-voltage conditions and extend the component's service life and environmental durability. Furthermore, driven by the need for vehicle lightweighting and cost optimization, the adoption of high-conductivity aluminum busbars and copper-aluminum composite busbars will continue to rise; when combined with selective micron-level salt-spray-resistant coatings and precision ultrasonic or laser welding technologies, these solutions significantly reduce system weight while ensuring high-frequency conductivity and welding reliability.
